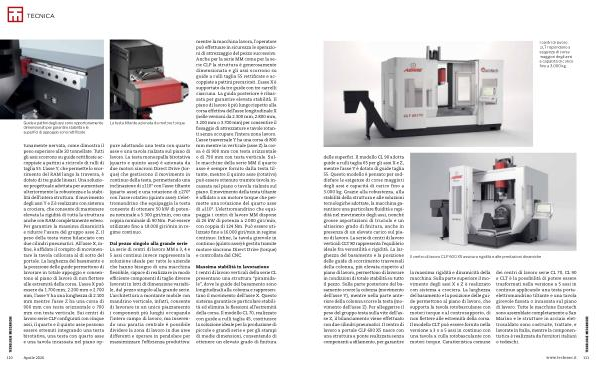

I centri di lavoro CLT rispondono a esigenze di corse maggiori degli assi e capacità di carico fino a 3.000 kg delle superfici. Il modello CL 90 adotta guide a rulli taglia 65 per gli assi X e Z, mentre l’ asse Y è dotato di guide taglia 55. Questo modello è pensato per soddisfare le esigenze di corse maggiori degli assi e capacità di carico fino a 3.000 kg. Grazie alla robustezza, alla stabilità della struttura e alle soluzioni tecnologiche adottate, la macchina garantisce una particolare fluidità e rapidità nel movimento degli assi, nonché grosse asportazioni di truciolo e un altissimo grado di finitura, anche in presenza di un elevato carico sul piano di lavoro. La serie di centri di lavoro verticali CLT 80 rappresenta l’ equilibrio ideale fra versatilità e rigidità. La larghezza del basamento e la posizione delle guide di scorrimento trasversali della colonna, più elevata rispetto al piano di lavoro, permettono di lavorare in condizioni di totale stabilità su tutto il pezzo. Sulla parte posteriore del basamento scorre la colonna( movimento dell’ asse Y), mentre nella parte anteriore della colonna scorre la testa( movimento dell’ asse Z). Per alleggerire il peso del gruppo testa sulla vite dell’ asse Z, il bilanciamento viene effettuato con due cilindri pneumatici. Il centro di lavoro a portale CLP 600 X5 nasce con una struttura a ponte realizzata senza componenti a sfilamento, per garantire
Il centro di lavoro CLP 600 X5 assicura rigidità e alte prestazioni dinamiche
la massima rigidità e dinamicità della macchina. Sulla parte superiore il movimento degli assi X e Z è realizzato con sistema a crociera. La larghezza del basamento e la posizione delle guide permettono al piano di lavoro, che supporta la tavola rotobasculante con motori torque e al controsupporto, di non flettere alle estremità della corsa. Il modello CLT può essere fornito nella versione a 3 o a 5 assi in continuo con una tavola a culla rotobasculante con motori torque. Caratteristica comune dei centri di lavoro serie CL 70, CL 90 e CLT è la possibilità di potere essere trasformati nella versione a 5 assi in continuo applicando una testa portaelettromandrino tiltante e una tavola girevole fissata o incassata sul piano di lavoro. Tutte le macchine Eurotech sono assemblate completamente a San Marino e le strutture in acciaio elettrosaldato sono costruite, trattate, e lavorate in Italia, mentre la componentistica è realizzata da fornitori italiani o tedeschi. www. techmec. it 111
