« Sono quindi molte le funzionalità e gli automatismi che abbiamo integrato in questo software come, per esempio, quelle legate all’ inserimento di giunzioni direttamente nelle strutture. Uno dei vantaggi fondamentali del taglio tubo è proprio la possibilità di creare strutture direttamente con elementi tubolari con indubbi benefici in termini di robustezza ed economicità. In questo caso, anche se sovente i progetti possono prevedere giunzioni che il più delle volte sono demandate a chi effettua la produzione della struttura, TubeMachinig offre la possibilità di disegnare in modo molto semplice e parametrico il tipo di giunzione che si desidera realizzare. Effettua l’ operazione in modo molto semplice direttamente sulla struttura definendo la giunzione“ maschio”, la giunzione“ femmina” ed inserendo una sola volta i parametri, eliminando così la possibilità di commettere errori. Nell’ ambiente sincrono è possibile modificare ulteriormente le giunzioni sempre mantenendo collegato il disegno della giunzione maschio con la giunzione femmina ».
Riconoscimento automatico delle feature di taglio Pur mantenendo la possibilità di operare in modo manuale, TubeMachining effettua in modo automatico il riconoscimento delle features di taglio sia in modalità“ taglio diritto” che“ taglio bevel”. Nella modalità taglio diritto, ma in presenza di profili bevel, è possibile specificare se si desidera che la macchina effettui dei tagli asportando più materiale del necessario( materiale che sarà apportato nelle successive operazioni di saldatura) o meno materiale( che dovrà essere rimosso prima dell’ assemblaggio della struttura). « Nella stragrande maggioranza dei casi il riconoscimento automatico delle feature consente di essere estremamente efficienti nell’ operazione di realizzazione dei file CAM per la macchina » spiega Tanini. « Gli algoritmi sviluppati appositamente per Tube- Machining consentono un immediato sviluppo della texture di

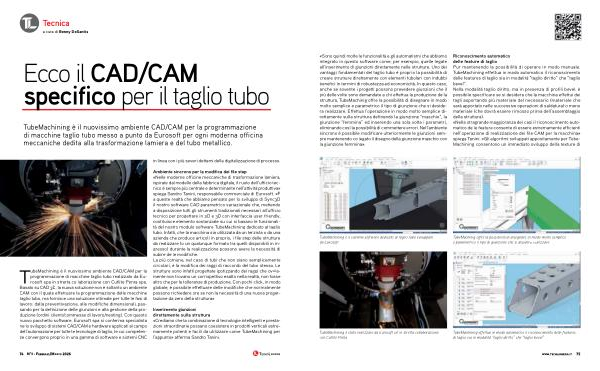

TubeMachining è il sistema software dedicato al taglio tubo sviluppato da Eurosoft
TubeMachinig offre la possibilità di disegnare in modo molto semplice e parametrico il tipo di giunzione che si desidera realizzare
TubeMachining è stato realizzato da Eurosoft srl in stretta collaborazione con Cutlite Penta
TubeMachining effettua in modo automatico il riconoscimento delle features di taglio sia in modalità“ taglio diritto” che“ taglio bevel”
