7. Nyíró igénybevétel

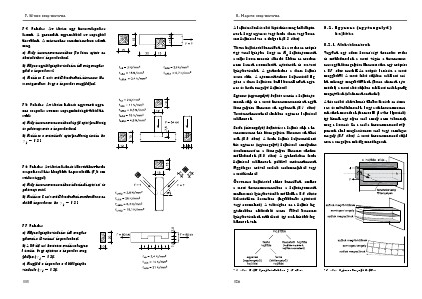

7.4. Feladat. Az ábrán egy keresztlapolást
látunk. A gerendák ugyanabból az anyagból
készültek. A méreteket centiméterben adtuk
meg.
a) Mely keresztmetszetekben jön létre nyírás az
ábrán látható kapcsolatban?
b) Milyen egyéb igénybevételekre kell még megvizsgálni a kapcsolatot?
c) Mekkora F erőt működtethetünk kétszeres biztonság mellett, hogy a kapcsolat megfeleljen?
7.5. Feladat. Az ábrán látható egyszerű egyenes csapolás azonos anyagminőségű fából készült.
a) Mely keresztmetszetekben lép fel nyírófeszültség
és palástnyomás a kapcsolatban?
b) Mekkora a mértékadó nyírófeszültség értéke, ha
γM = 1,3 ?
7.6. Feladat. Az ábrán látható állószékhez ferde
csapolással két könyökfa kapcsolódik (7,5 cm
szélességgel).
a) Mely keresztmetszetekben keletkezik nyíróerő és
palástnyomás?
b) Mekkora F erőt működtethetünk maximálisan az
alábbi kapcsolatra, ha γM = 1,3 ?
7.7. Feladat.
a) Milyen igénybevételeket kell megvizsgálnunk a következő kapcsolatban?
b) A 80 kN erő hatására mekkora legyen
l értéke, hogy nyírásra a kapcsolat megfeleljen (γM = 1,3)?
c) Megfelel a kapcsolat a többi igénybevételre is (γM = 1,3)?
114
