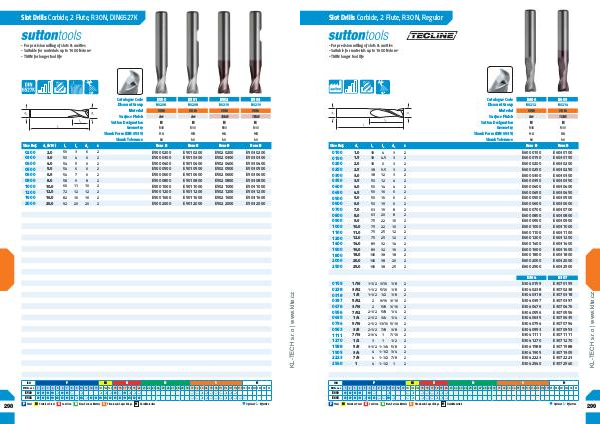

Slot Drills Carbide, 2 Flute, R30 N, Regular
- For precision milling of slots & cavities- Suitable for materials up to 1600 N / mm 2- TiAlN longer tool life
+
12 º
Catalogue Code
E600
E603
Discount Group
B0212
B0214
Material
VHM
VHM
Surface Finish
Brt
TiAlN
Sutton Designation
N
N
Geometry
R30
R30
Shank Form( DIN 6535)
HA
HA
Shank Tolerance
h6
h6
Size Ref.
d 1
l 1
l 2
d 2
z
Item #
Item #
0100
1.0
38
4
3
2
E600 0100
E603 0100
0150
1.5
38
4.5
3
2
E600 0150
E603 0150
0200
2.0
38
6
3
2
E600 0200
E603 0200
0250
2.5
38
9.5
3
2
E600 0250
E603 0250
0300
3.0
38
12
3
2
E600 0300
E603 0300
0350
3.5
50
12
4
2
E600 0350
E603 0350
0400
4.0
50
14
4
2
E600 0400
E603 0400
0450
4.5
50
16
6
2
E600 0450
E603 0450
0500
5.0
50
16
6
2
E600 0500
E603 0500
0600
6.0
50
19
6
2
E600 0600
E603 0600
0700
7.0
63
19
8
2
E600 0700
E603 0700
0800
8.0
63
20
8
2
E600 0800
E603 0800
0900
9.0
75
22
10
2
E600 0900
E603 0900
1000
10.0
75
22
10
2
E600 1000
E603 1000
1100
11.0
75
25
12
2
E600 1100
E603 1100
1200
12.0
75
25
12
2
E600 1200
E603 1200
1400
14.0
89
32
14
2
E600 1400
E603 1400
1600
16.0
89
32
16
2
E600 1600
E603 1600
1800
18.0
100
38
18
2
E600 1800
E603 1800
2000
20.0
100
38
20
2
E600 2000
E603 2000
2500
25.0
100
38
25
2
E600 2500
E603 2500
E304
E307
0159
1 / 16
1-1 / 2
3 / 16
1 / 8
2
E304 0159
E307 0159
0238
3 / 32
1-1 / 2
5 / 16
1 / 8
2
E304 0238
E307 0238
0318
1 / 8
1-1 / 2
1 / 2
1 / 8
2
E304 0318
E307 0318
0397
5 / 32
2
9 / 16
3 / 16
2
E304 0397
E307 0397
0476
3 / 16
2
5 / 8
3 / 16
2
E304 0476
E307 0476
0556
7 / 32
2-1 / 2
5 / 8
1 / 4
2
E304 0556
E307 0556
0635
1 / 4
2-1 / 2
3 / 4
1 / 4
2
E304 0635
E307 0635
0794
5 / 16
2-1 / 2 13 / 16
5 / 16
2
E304 0794
E307 0794
0953
3 / 8
2-1 / 2
7 / 8
3 / 8
2
E304 0953
E307 0953
1111
7 / 16
2-3 / 4
1
7 / 16
2
E304 1111
E307 1111
1270
1 / 2
3
1
1 / 2
2
E304 1270
E307 1270
1588
5 / 8
3-1 / 2 1-1/ 4
5 / 8
2
E304 1588
E307 1588
1905
3 / 4
4
1-1/ 2
3 / 4
2
E304 1905
E307 1905
2223
7 / 8
4
1-1/ 2
7 / 8
2
E304 2223
E307 2223
2540
1
4
1-1/ 2
1
2
E304 2540
E307 2540
