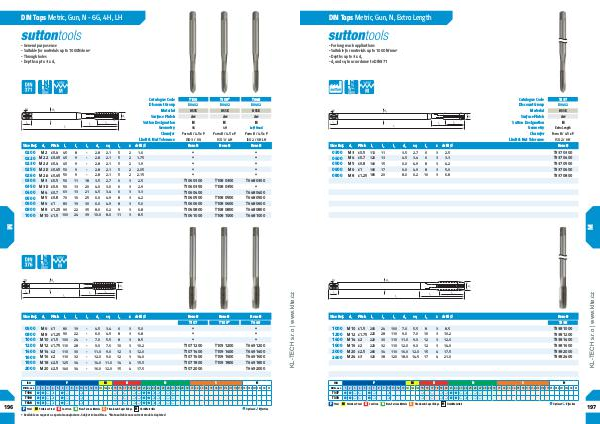

DIN Taps Metric, Gun, N, Extra Length
- For long reach applications
- Suitable for materials up to 1000N/mm 2
- Depths up to 3 x d 1
- d 2 and sq in accordance to DIN371
Catalogue Code
Discount Group
Material
Surface Finish
Sutton Designation
Geometry
Chamfer
Limit & Nut Tolerance
T337
D0402
HSSE
Brt
N
Extra Length
Form B / 4.5 x P
ISO 2 / 6H
d 1 Pitch l 1 l 2 d 2 sq l 4 z drill ø 0300
0400
0500
0600
0800 M 3
M 4
M 5
M 6
M 8 x 0.5
x 0.7
x 0.8
x 1
x 1.25 112 11 3.5 2.7 6 3 2.5 126 13 4.5 3.4 6 3 3.3 140 15 6.0 4.9 8 3 4.2 160 17 6.0 4.9 8 3 5.0 180 20 8.0 6.2 10 3 6.8 T337 0300
T337 0400
T337 0500
T337 0600
T337 0800
Size Ref. d 1 Pitch l 1 l 2 l 3 d 2 sq l 4 z drill ø Item #
1000
1200
1400
1600
2000
2400 M 10
M 12
M 14
M 16
M 20
M 24 x 1.5
x 1.75
x 2
x 2
x 2.5
x 3 200 24 100 7.0 5.5 8 3 8.5 220 28 110 9.0 7.0 10 3 10.2 220 30 110 11.0 9.0 12 3 12.0 220 32 110 12.0 9.0 12 3 14.0 280 34 110 16.0 12.0 15 4 17.5 320 38 120 18.0 14.5 17 4 21.0
l 3
Item #
P
P
Steel
M
Stainless Steel
M
K
Cast Iron
K
N
S
H
9 10 11 12 13 14.1 14.2 14.3 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37.1 37.2 37.3 37.4 37.5 38.1 38.2 39.1 39.2 40 41
N
Non-Ferrous Metals
S
Titanium & Super Alloys
H
Hard Materials
8
7
6
5
4
3
T337
T338
2
1
ISO
VDI 3323
T338
T338 1000
T338 1200
T338 1400
T338 1600
T338 2000
T338 2400
www.klte.cz
Size Ref.
• Optimal • Effective
