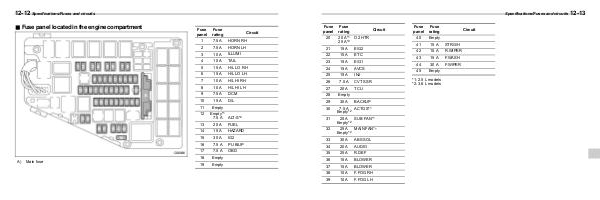

Specifications/Fuses and circuits
Fuse
panel Fuse
rating
20 20 A* 1
25 A* 2
Circuit
O2 HTR
21 15 A E/G2
22 15 A ETC
23 15 A E/G1
24 15 A AVCS
25 15 A INJ
26 7.5 A CVT SSR
27 20 A TCU
28 Empty
29
30 A
BACKUP
30 7.5 A ACTGS* 1
Empty* 2
31 25 A
SUB FAN* 1
Empty* 2
32 25 A
MAIN FAN* 1
Empty* 2
33 30 A ABS SOL
34 20 A AUDIO
35 25 A R.DEF
36 15 A BLOWER
37 15 A BLOWER
38 10 A F.FOG RH
39 10 A F.FOG LH
Fuse
panel Fuse
rating 40 Empty 41 15 A STRG/H
42 15 A R.WIPER
43 15 A F.WASH
44 30 A F.WIPER
45 Empty
*1: 2.5 L models
*2: 3.6 L models
Circuit
12-13
