SISTEMA CONSTRUCTIVO ICF Y COMPLEMENTOS MANUAL DE INSTALCION MAKROS ENE 2018 | Page 20

Resultado Dictámen de Idoneidad Técnica DIT/312.1/16, empleando
MAKROS de 18 cm, capa de compresión de 5 cm, impermeabilizante
de 6 mm y aplanado.

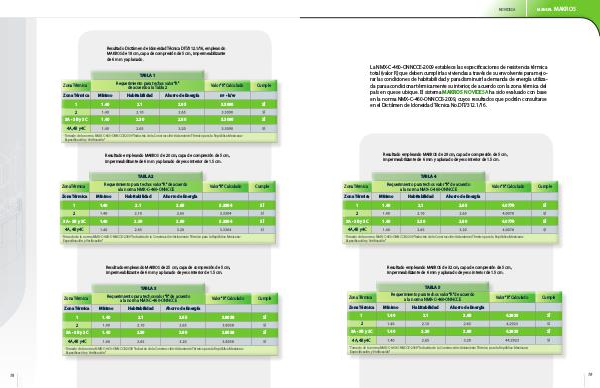

TABLA 1
Requerimiento para techos valor “R”
de acuerdo a la Tabla 2
Zona Térmica
Valor “R” Calculado
Cumple
Zona Térmica Mínimo Habitabilidad Ahorro de Energía m 2 • k/w 1 1.40 2.1 2.65 3.3090 SÍ
1.40 2.30 2.80 3.3090 SÍ
2
3A • 3B y 3C
4A, 4B y4C
Tomado de la norma NMX-C-460-ONNCCE-2009 “Industria de la Construcción-Aislamiento Térmico para la República Mexicana-
Especificación y Verificación”
Resultado empleando MAKROS de 20 cm, capa de compresión de 5 cm,
impermeabilizante de 6 mm y aplanado de yeso interior de 1.5 cm.
TABLA 2
Zona Térmica
Requerimiento para techos valor “R” de acuerdo
a la norma NMX-C-460-ONNCCE
Valor “R” Calculado Cumple
Zona Térmica Mínimo Habitabilidad Ahorro de Energía 1 1.40 2.1 2.65 3.3304 SÍ
1.40 2.30 2.80 3.3304 SÍ
2
3A • 3B y 3C
4A, 4B y4C
Tomado de la norma NMX-C-460-ONNCCE-2009 “Industria de la Construcción-Aislamiento Térmico para la República Mexicana-
Especificación y Verificación”
Resultado empleando MAKROS de 25 cm, capa de compresión de 5 cm,
impermeabilizante de 6 mm y aplanado de yeso interior de 1.5 cm.
TABLA 3
Zona Térmica
Requerimiento para techos valor “R” de acuerdo
a la norma NMX-C-460-ONNCCE
Valor “R” Calculado Cumple
Zona Térmica Mínimo Habitabilidad Ahorro de Energía 1 1.40 2.1 2.65 3.8038 SÍ
1.40 2.30 2.80 3.8038 SÍ
2
3A • 3B y 3C
4A, 4B y4C
Tomado de la norma NMX-C-460-ONNCCE-2009 “Industria de la Construcción-Aislamiento Térmico para la República Mexicana-
Especificación y Verificación”
18
