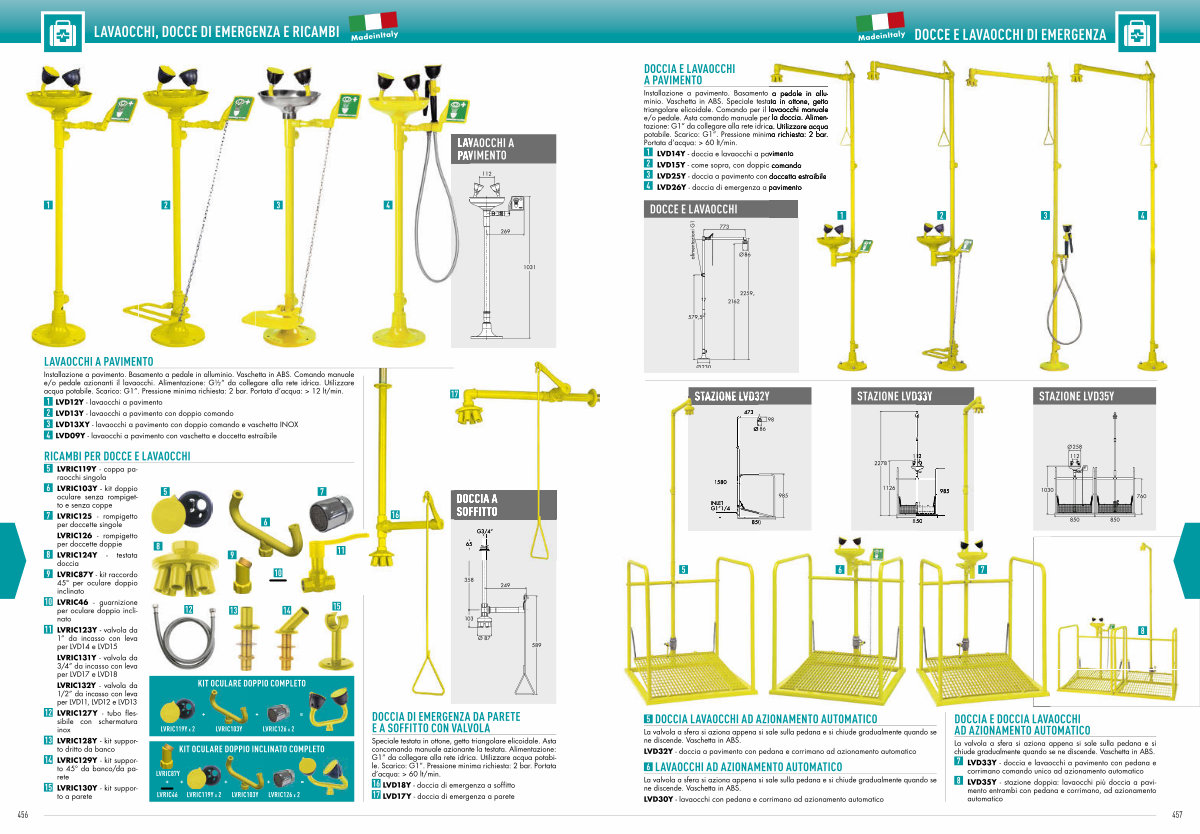

DOCCE E LAVAOCCHI DI EMERGENZA
DOCCIA E LAVAOCCHI A PAVIMENTO
Installazione a pavimento. Basamento a pedale in alluminio. Vaschetta in ABS. Speciale testata in ottone, getto triangolare elicoidale. Comando per il lavaocchi manuale e / o pedale. Asta comando manuale per la doccia. Alimentazione: G1” da collegare alla rete idrica. Utilizzare acqua potabile. Scarico: G1”. Pressione minima richiesta: 2 bar. Portata d’ acqua: > 60 lt / min.
1 LVD14Y- doccia e lavaocchi a pavimento
2 LVD15Y- come sopra, con doppio comando
3 LVD25Y- doccia a pavimento con doccetta estraibile
4 LVD26Y- doccia di emergenza a pavimento
DOCCE E LAVAOCCHI alimentazioni G1
773
Ø 86
1 2 3 4
2259,5
2162
1579,5
Ø 230
STAZIONE LVD32Y
473 98
Ø 86
STAZIONE LVD33Y STAZIONE LVD35Y
2278
112
Ø 258 112
|
1580
INLET G1” 1 / 4
|
985 |
1126 |
985 |
1030 |
760 |
850 850
850 850
5 6
7
8
5 DOCCIA LAVAOCCHI AD AZIONAMENTO AUTOMATICO
La valvola a sfera si aziona appena si sale sulla pedana e si chiude gradualmente quando se ne discende. Vaschetta in ABS.
LVD32Y- doccia a pavimento con pedana e corrimano ad azionamento automatico
6 LAVAOCCHI AD AZIONAMENTO AUTOMATICO
La valvola a sfera si aziona appena si sale sulla pedana e si chiude gradualmente quando se ne discende. Vaschetta in ABS.
LVD30Y- lavaocchi con pedana e corrimano ad azionamento automatico
DOCCIA E DOCCIA LAVAOCCHI AD AZIONAMENTO AUTOMATICO
La valvola a sfera si aziona appena si sale sulla pedana e si chiude gradualmente quando se ne discende. Vaschetta in ABS.
7 LVD33Y- doccia e lavaocchi a pavimento con pedana e corrimano comando unico ad azionamento automatico
8 LVD35Y- stazione doppia: lavaocchi più doccia a pavimento entrambi con pedana e corrimano, ad azionamento automatico
457
