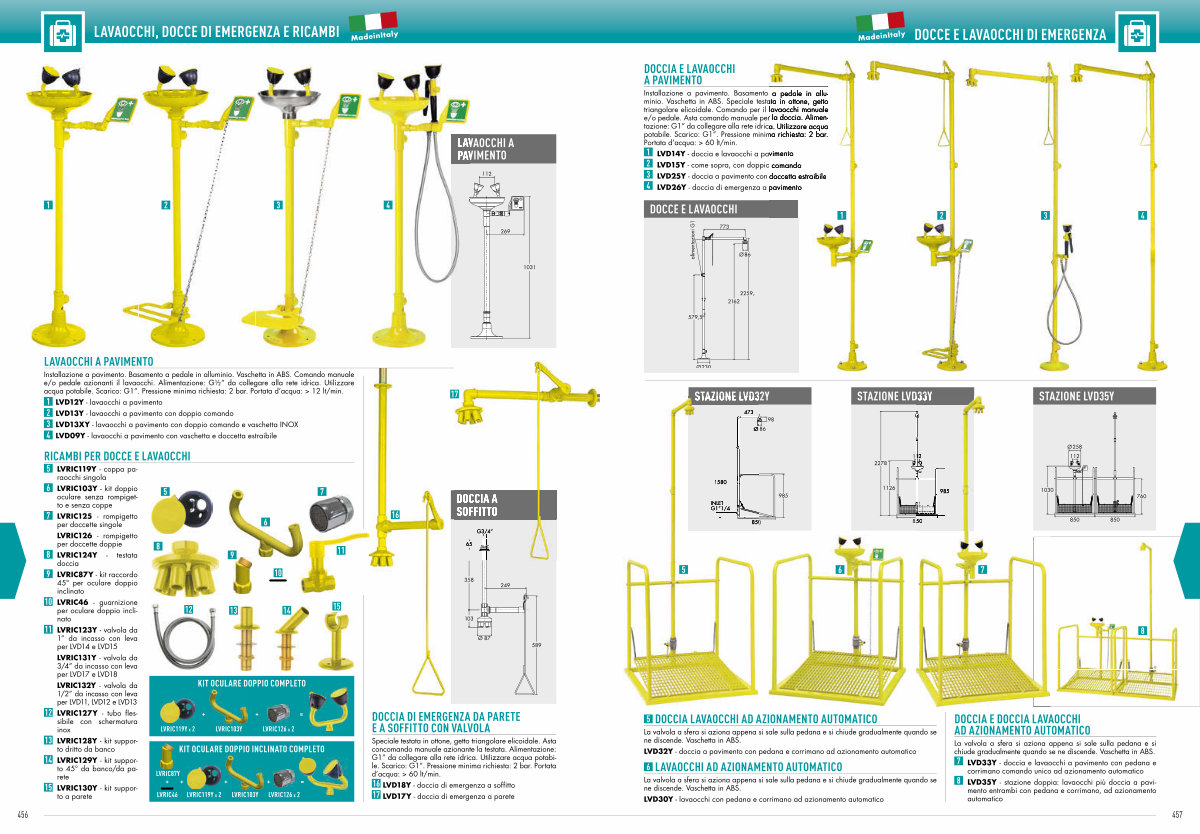

LAVAOCCHI, DOCCE DI EMERGENZA E RICAMBI
LAVAOCCHI A PAVIMENTO
112
1 2 3
4
269
1031
LAVAOCCHI A PAVIMENTO
Installazione a pavimento. Basamento a pedale in alluminio. Vaschetta in ABS. Comando manuale e / o pedale azionanti il lavaocchi. Alimentazione: G½“ da collegare alla rete idrica. Utilizzare acqua potabile. Scarico: G1”. Pressione minima richiesta: 2 bar. Portata d’ acqua: > 12 lt / min.
1 LVD12Y- lavaocchi a pavimento
2 LVD13Y- lavaocchi a pavimento con doppio comando
3 LVD13XY- lavaocchi a pavimento con doppio comando e vaschetta INOX
4 LVD09Y- lavaocchi a pavimento con vaschetta e doccetta estraibile
17
RICAMBI PER DOCCE E LAVAOCCHI
5 LVRIC119Y- coppa paraocchi singola
6 LVRIC103Y- kit doppio oculare senza rompigetto e senza coppe
7 LVRIC125- rompigetto per doccette singole
LVRIC126- rompigetto per doccette doppie
8 LVRIC124Y- testata doccia
9 LVRIC87Y- kit raccordo 45 ° per oculare doppio inclinato
10 LVRIC46- guarnizione per oculare doppio inclinato
11 LVRIC123Y- valvola da 1” da incasso con leva per LVD14 e LVD15
LVRIC131Y- valvola da 3 / 4” da incasso con leva per LVD17 e LVD18
LVRIC132Y- valvola da 1 / 2” da incasso con leva per LVD11, LVD12 e LVD13
12 LVRIC127Y- tubo flessibile con schermatura inox
13 LVRIC128Y- kit supporto dritto da banco
14 LVRIC129Y- kit supporto 45 ° da banco / da parete
15 LVRIC130Y- kit supporto a parete
8
5 7
12
13 14
KIT OCULARE DOPPIO COMPLETO
+ + = LVRIC119Y x 2 LVRIC103Y LVRIC126 x 2
KIT OCULARE DOPPIO INCLINATO COMPLETO
LVRIC46
9
6
10
LVRIC119Y x 2 LVRIC103Y LVRIC126 x 2
15
11
16
DOCCIA A SOFFITTO
65
358
103
G3 / 4”
Ø 87
249
589
DOCCIA DI EMERGENZA DA PARETE E A SOFFITTO CON VALVOLA
Speciale testata in ottone, getto triangolare elicoidale. Asta concomando manuale azionante la testata. Alimentazione: G1” da collegare alla rete idrica. Utilizzare acqua potabile. Scarico: G1”. Pressione minima richiesta: 2 bar. Portata d’ acqua: > 60 lt / min.
16 LVD18Y- doccia di emergenza a soffitto
17 LVD17Y- doccia di emergenza a parete
456
