Realizzazioni Headquarter Santini , Bergamo
5 6
7

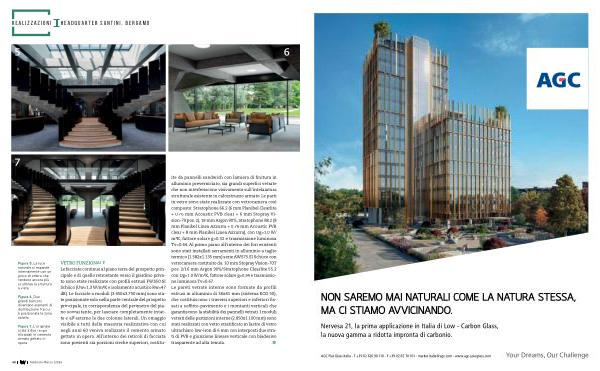

Figura 5 _ La luce naturale si espande internamente con un gioco di ombre che rendono ancora più scultorea la struttura a vista
Figura 6 _ Due grandi banconi diventano elementi di distribuzione fra cui è posizionata la zona salotto
Figura 7 _ L ’ originale scala a due rampe elicoidali in cemento armato gettato in opera
VETRO FUNZIONALE Le facciate continue al piano terra del prospetto principale e di quello retrostante verso il giardino privato sono state realizzate con profili estrusi FWS50 . SI Schüco ( Uw = 1,3 W / m ² K e isolamento acustico Rw = 47 dB ). Le facciate a moduli ( 3.450x3.750 mm ) sono state posizionate solo nella parte centrale del prospetto principale , in corrispondenza del perimetro del piano sovrastante , per lasciare completamente intatte e all ’ esterno le due colonne laterali . Un omaggio visibile a tutti della maestria realizzativa con cui negli anni 60 veniva realizzato il cemento armato gettato in opera . All ’ interno dei reticoli di facciata sono presenti sia porzioni cieche superiori , costitu-
ite da pannelli sandwich con lamiera di finitura in alluminio preverniciato , sia grandi superfici vetrate che non interferiscono visivamente sull ’ intelaiatura strutturale esistente in calcestruzzo armato . Le parti in vetro sono state realizzate con vetrocamera così composto : Stratophone 66.2 ( 6 mm Planibel Clearlite + 0.76 mm Acoustic PVB clear + 6 mm Stopray Vision-70 pos . 2 ), 18 mm Argon 90 %, Stratophone 88.2 ( 8 mm Planibel Linea Azzurra + 0.76 mm Acoustic PVB clear + 8 mm Planibel Linea Azzurra ), con Ug = 1.0 W / m ² K , fattore solare g = 0.32 e trasmissione luminosa Tv = 0.64 . Al primo piano all ’ interno dei fori esistenti sono stati installati serramenti in alluminio a taglio termico ( 1.582x1.135 mm ) serie AWS75 . SI Schüco con vetrocamera costituito da : 10 mm Stopray Vision-70T pos . 2 / 16 mm Argon 90 %/ Stratophone Clearlite 55.2 con Ug = 1.0 W / m ² K , fattore solare g = 0.34 e trasmissione luminosa Tv = 0.67 . Le pareti vetrate interne sono formate da profili estrusi in alluminio di 36x41 mm ( sistema ECO 50 ), che costituiscono i traversi superiori e inferiori fissati a soffitto-pavimento e i montanti verticali che garantiscono la stabilità dei pannelli vetrati . I moduli vetrati delle partizioni interne ( 2.850x1.100 mm ) sono stati realizzati con vetro stratificato in lastre di vetro ultrachiaro low-iron di 6 mm con interposti due strati di PVB e giunzione lineare verticale con biadesivo trasparente ad alta tenuta .
40 Febbraio-Marzo | 2024
