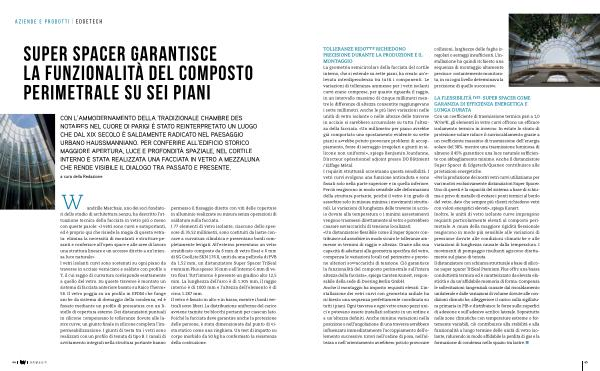

Super Spacer garantisce la funzionalità del composto perimetrale su sei piani
CON L’ AMMODERNAMENTO DELLA TRADIZIONALE CHAMBRE DES NOTAIRES NEL CUORE DI PARIGI È STATO REINTERPRETATO UN LUOGO CHE DAL XIX SECOLO È SALDAMENTE RADICATO NEL PAESAGGIO URBANO HAUSSMANNIANO. PER CONFERIRE ALL’ EDIFICIO STORICO MAGGIORE APERTURA, LUCE E PROFONDITÀ SPAZIALE, NEL CORTILE INTERNO È STATA REALIZZATA UNA FACCIATA IN VETRO A MEZZALUNA CHE RENDE VISIBILE IL DIALOGO TRA PASSATO E PRESENTE.
a cura della Redazione
W andrille Marchais, uno dei soci fondatori dello studio di architettura Senzu, ha descritto l’ attuazione tecnica della facciata in vetro più o meno con queste parole: « I vetri sono curvi e autoportanti, ed è proprio qui che risiede la magia di questa vetrata: elimina la necessità di montanti e strutture pesanti e conferisce all’ open space e alle aree di lavoro una struttura lineare e un accesso diretto a un’ intensa luce naturale ». I vetri isolanti curvi sono sostenuti su ogni piano da traverse in acciaio verniciato e saldato con profilo a T, il cui raggio di curvatura corrisponde esattamente a quello del vetro. Su queste traverse è montato un sistema di facciata anteriore basato su Raico Therm + 56. Il vetro poggia su un profilo in EPDM che funge anche da sistema di drenaggio della condensa, ed è fissato mediante un profilo di pressatura con un listello di copertura esterno. Dei distanziatori puntuali in silicone compensano le tolleranze dovute alle lastre curve; un giunto finale in silicone completa l’ impermeabilizzazione. I giunti di testa tra i vetri sono realizzati con un profilo di tenuta di tipo B. I canali di avvitamento integrati nella struttura portante hanno permesso il fissaggio diretto con viti delle coperture in alluminio realizzate su misura senza operazioni di saldatura sulla facciata. I 77 elementi di vetro isolante, ciascuno dello spessore di 35,52 millimetri, sono costituiti da lastre concave a curvatura cilindrica e presentano bordi completamente levigati. All’ esterno presentano un vetro stratificato composto da 6 mm di vetro float e 6 mm di SG CoolLite SKN 176 II, uniti da una pellicola di PVB da 1,52 mm, un distanziatore Super Spacer TriSeal Premium Plus spesso 16 mm e all’ interno 6 mm di vetro float. Tutt’ intorno è presente un gradino alto 12,5 mm. La lunghezza dell’ arco è di 1.305 mm, il raggio interno è di 1000 mm e l’ altezza dell’ elemento è di circa 1.287 mm. Il vetro è fissato in alto e in basso, mentre i bordi verticali sono liberi. La distribuzione uniforme del carico avviene tramite tre blocchi portanti per ciascun lato. Poiché la facciata deve garantire anche la protezione delle persone, è stata dimensionata dal punto di vista statico come una ringhiera. Un test di impatto su corpo morbido da 50 kg ha confermato la resistenza della costruzione.
