Rev INSN: 2018;6(1)
Poterico Julio et al

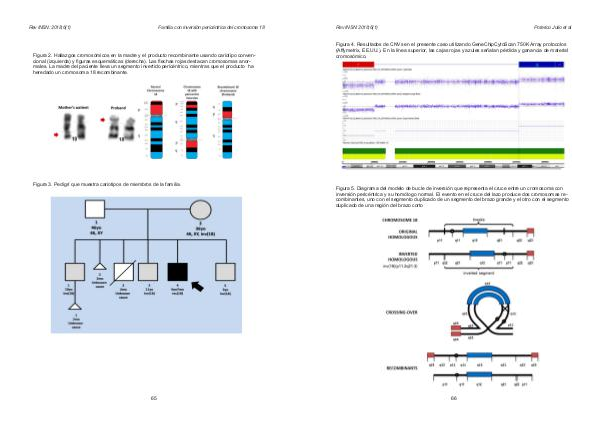

Figura 4. Resultados de CNVs en el presente caso utilizando GeneChipCytoScan 750K Array protocolos
(Affymetrix, EE.UU.). En la línea superior, las cajas rojas y azules señalan pérdida y ganancia de material
cromosómico.
Figura 5. Diagrama del modelo de bucle de inversión que representa el cruce entre un cromosoma con
inversión pericéntrica y su homólogo normal. El evento en el cruce del lazo produce dos cromosomas re-
combinantes, uno con el segmento duplicado de un segmento del brazo grande y el otro con el segmento
duplicado de una región del brazo corto
