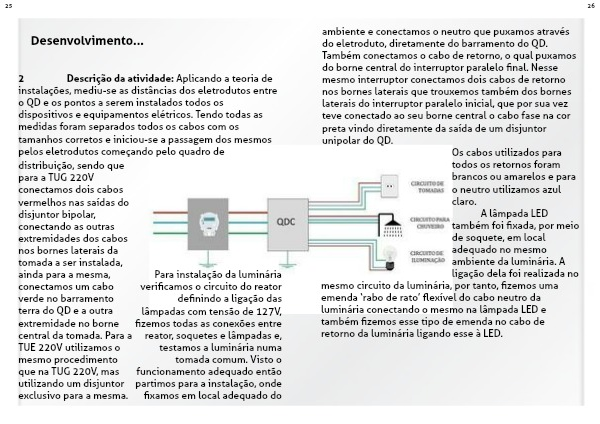

Os cabos utilizados para todos os retornos foram brancos ou amarelos e para o neutro utilizamos azul claro.

A lâmpada LED também foi fixada, por meio de soquete, em local adequado no mesmo ambiente da luminária. A ligação dela foi realizada no

ambiente e conectamos o neutro que puxamos através do eletroduto, diretamente do barramento do QD. Também conectamos o cabo de retorno, o qual puxamos do borne central do interruptor paralelo final. Nesse mesmo interruptor conectamos dois cabos de retorno nos bornes laterais que trouxemos também dos bornes laterais do interruptor paralelo inicial, que por sua vez teve conectado ao seu borne central o cabo fase na cor preta vindo diretamente da saída de um disjuntor unipolar do QD.

mesmo circuito da luminária, por tanto, fizemos uma emenda ‘rabo de rato’ flexível do cabo neutro da luminária conectando o mesmo na lâmpada LED e também fizemos esse tipo de emenda no cabo de retorno da luminária ligando esse à LED.
