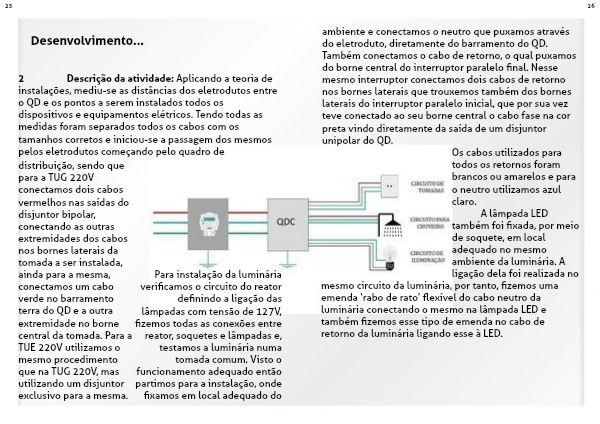

2Descrição da atividade: Aplicando a teoria de instalações, mediu-se as distâncias dos eletrodutos entre o QD e os pontos a serem instalados todos os dispositivos e equipamentos elétricos. Tendo todas as medidas foram separados todos os cabos com os tamanhos corretos e iniciou-se a passagem dos mesmos pelos eletrodutos começando pelo quadro de

Desenvolvimento...

distribuição, sendo que para a TUG 220V conectamos dois cabos vermelhos nas saídas do disjuntor bipolar, conectando as outras extremidades dos cabos nos bornes laterais da tomada a ser instalada, ainda para a mesma, conectamos um cabo verde no barramento terra do QD e a outra extremidade no borne central da tomada. Para a TUE 220V utilizamos o mesmo procedimento que na TUG 220V, mas utilizando um disjuntor exclusivo para a mesma.

Para instalação da luminária verificamos o circuito do reator definindo a ligação das lâmpadas com tensão de 127V, fizemos todas as conexões entre reator, soquetes e lâmpadas e, testamos a luminária numa tomada comum. Visto o funcionamento adequado então partimos para a instalação, onde fixamos em local adequado do
