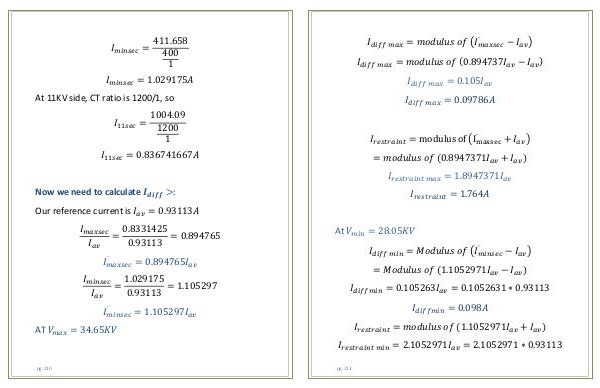

Protection Engineering Basics and Schemes Protection Engineering | Page 210

I minsec =

411. 658

400 1

I minsec = 1.029175A At 11KV side, CT ratio is 1200 / 1, so

I 11sec =

1004. 09

1200 1

I 11sec = 0.836741667A

Now we need to calculate I diff >: Our reference current is I av = 0.93113A

I maxsec

I av

= 0. 8331425 0.93113 = 0. 894765

`

I maxsec

= 0.894765I av

I minsec

I av

= 1. 029175 0.93113 = 1. 105297

`

I minsec

= 1.105297I av

AT V max = 34.65KV

pg. 210
