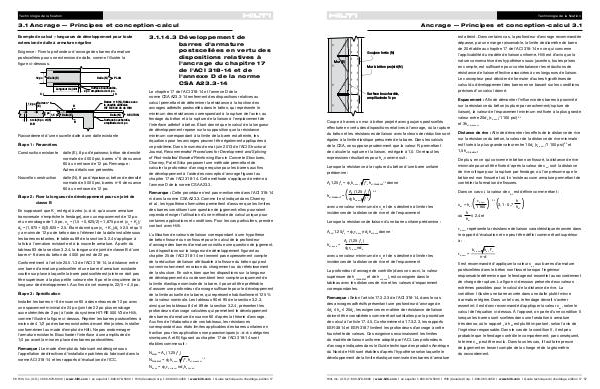

Technologie de la fixation 3.1 Ancrage — Principes et conception-calcul Exemple de calcul – longueurs de développement pour toute extension de dalle à armature négative Exigence : Fixer la profondeur d'ancrage des barres d'armature postscellées pour une extension de dalle, comme l'illustre la figure ci-dessous. 12 po Dalle (E) Dalle (N) Longueur de joint A o 12 po Barres n 6 (E) 8 po 1,5 po ≤ min (6 po ℓd/5) B-B PLAN Surface bouchardée, 2 po amplitude de ¼ po A B Barres n o 6 (N), fixées avec la cheville adhésive HIT RE 500 V3 de Hilti B Surface bouchardée, amplitude de ¼ po Dalle (N) Dalle (E) SECTION A-A Raccordement d'une nouvelle dalle à une dalle existante Étape 1 : P  aramètres Construction existante dalle (E), 8 po d'épaisseur, béton de densité normale de 4 000 psi, barres n o  6 de nuance 60 à un entraxe de 12 po. Remarque : Autres détails non présentés. Nouvelle construction dalle (N), 8 po d'épaisseur, béton de densité normale de 5 000 psi, barres n o  6 de nuance 60 à un entraxe de 12 po. Étape 2 : F  ixer la longueur de développement pour un joint de classe B En supposant que K tr est égal à zéro (c.-à-d. qu'aucune armature transversale n'empêche le fendage), avec un espacement de 12 po et un enrobage de 1,5 po, c b = (1,5 + 0,625/2) = 1,875 po et (c b + K tr )/ d b = (1,875 + 0)/0,625 = 2,5. Étant donné que (c b + K tr )/d b ≥ 2,5 et qu'il y a moins de 12 po de béton dans l'élément de la dalle installée sous les barres existantes, le tableau 89 de la section 3.2.4 s'applique à la fois à l'armature existante et à la nouvelle armature. À partir du tableau 83 de la section 3.2.4, la longueur de joint de classe B d'une barre n o  6 dans du béton de 4 000 psi est de 22 po. Conformément à l'article 25.5.1.3 de l'ACI 318-14, la distance entre une barre d'armature postscellée et une barre d'armature existante coulée sur place à laquelle la barre postscellée est jointe ne doit pas être supérieure à la plus petite valeur entre 6 po et le cinquième de la longueur de développement. Aux fins de cet exemple, 22/5 = 4,5 po. Étape 3 : Spécification Installer les barres n o  6 de nuance 60 à des entraxes de 12 po avec un espacement minimal de 24 po (joint de 22 po plus enrobage aux extrémités de 2 po) à l'aide du système HIT-RE 500 V3 de Hilti, comme l'illustre la figure ci-dessus. Repérer les barres postscellées à moins de 4 1/2 po des barres existantes devant être jointes. Installer conformément au mode d'emploi de Hilti. Ne pas endommager l'armature existante. Boucharder l'interface à une amplitude de 1/4 po avant la mise en place des barres postscellées. Remarque : Le mode d'emploi du fabricant est désigné sous l'appellation de directives d'installation publiées du fabricant dans la norme ACI 318-14 et les rapports d'évaluation de l'ICC. 3.1.14.3 Développement de barres d'armature postscellées en vertu des dispositions relatives à l'ancrage du chapitre 17 de l'ACI 318‑14 et de l'annexe D de la norme CSA A23.3-14 Le chapitre 17 de l'ACI 318-14 et l'annexe D de la norme CSA A23.3‑14 renferment des dispositions relatives au calcul permettant de déterminer la résistance à la traction des ancrages adhésifs postscellés dans le béton, qui représente le minimum des résistances correspondant à la rupture de l'acier, au fendage du béton et à la rupture de la liaison à l'emplacement de l'interface adhésif à béton. Étant donné que le calcul de la longueur de développement repose sur la supposition que la résistance minimum correspondant à la limite de la barre est atteinte, les équations pour les ancrages peuvent être également appliquées à ce problème. Dans le numéro de mai-juin 2013 de l'ACI Structural Journal, Recommended Procedures for Development and Splicing of Post-installed Bonded Reinforcing Bars in Concrete Structures, Charney, Pal et Silva proposent une méthode permettant de calculer la profondeur d'ancrage requise pour les barres aux fins de développement à l'aide des concepts d'ancrage figurant au chapitre 17 de l'ACI 318-14. Cette méthode s'applique de même à l'annexe D de la norme CSA A23.3. Remarque : Cette procédure n'est pas mentionnée dans l'ACI 318‑14 ni dans la norme CSA A23.3. Comme il est indiqué dans Charney et al., les hypothèses formulées permettent d'assurer que les limites des barres constituent une question de jugement; elles pourraient cependant exiger l'utilisation d'une méthode de calcul unique pour certaines applications et conditions. Pour les cas particuliers, prendre contact avec Hilti. L'utilisation de valeurs de liaison correspondant à une hypothèse de béton fissuré ou non fissuré pour le calcul de la profondeur d'ancrage des barres d'armature constitue une question de jugement. Les dispositions sur la longueur de développement figurant au chapitre 25 de l'ACI 318-14 ne tiennent pas expressément compte de la réduction de liaison attribuable à la fissure du béton qui peut survenir notamment en raison du chargement ou du rétrécissement de la structure. En outre, bien que les dispositions sur la longueur de développement du code semblent tenir compte uniquement de la limite élastique nominale de la barre, il pourrait être préférable d'assurer une profondeur d'ancrage suffisante pour le développement de la limite actuelle de la barre, qui représente habituellement 125 % de la valeur nominale. Les tableaux 90 et 95 de la section 3.2.3, ainsi que les tableaux 84 et 89 de la section 3.2.4, présentent les profondeurs d'ancrage calculées qui permettent le développement des barres d'armature de nuance 60 d'après la théorie d'ancrage. Aux fins de l'élaboration de ces tableaux, les résistances correspondant aux états limites applicables des barres unitaires en traction pour les applications non parasismiques (c.-à-d. catégories sismiques A et B) figurant au chapitre 17 de l'ACI 318-14 sont établies comme suit : N steel = A b (1,25 ƒ y ) N breakout = ф c k c,uncr ƒ' c h ef,breakout1,5 N bond = ф b τ k,cr/uncr πd b h ef,bond 56 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
