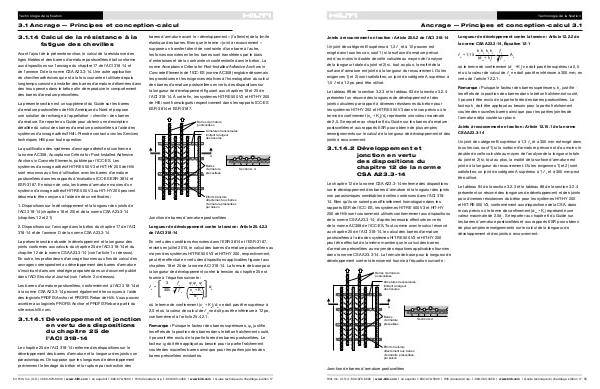

Technologie de la fixation 3.1 Ancrage — Principes et conception-calcul 3.1.14 Calcul de la résistance à la fatigue des chevilles Avant l'ajout de la présente section, le calcul de la résistance des tiges filetées et des barres d'armature postscellées était conforme aux dispositions sur l'ancrage du chapitre 17 de l'ACI 318-14 et de l'annexe D de la norme CSA A23.3-14. Une autre application de chevilles adhésives qui est à la fois courante et utilisée depuis longtemps consiste à installer des barres d'armature déformées dans des trous percés dans le béton afin de reproduire le comportement des barres d'armature préscellées. La présente section est un supplément du Guide sur les barres d'armature postscellées de Hilti Amérique du Nord et propose une solution de rechange à l'appellation « cheville » des barres d'armature. Se reporter au Guide pour obtenir une description détaillée du calcul des barres d'armature postscellées à l'aide des systèmes d'ancrage adhésif Hilti. Prendre contact avec les Services techniques Hilti pour toute question. barres d'armature avant le « développement » (l'atteinte) de la limite élastique des barres. Bien que le terme « joint à recouvrement » suppose un transfert direct de contrainte d'une barre à l'autre, les forces exercées entre les barres sont transférées par le biais d'entretoises et de la contrainte circonférentielle dans le béton. La norme Acceptance Criteria for Post-Installed Adhesive Anchors in Concrete Elements de l'ICC-ES (norme AC308) englobe désormais les procédures et les exigences relatives à l'homologation du calcul des barres d'armature postscellées en vertu des dispositions sur la longueur de développement figurant aux chapitres 18 et 25 de l'ACI 318-14. À cette fin, les systèmes HIT-RE 500 V3 et HIT-HY 200 de Hilti sont homologués respectivement dans les rapports ICC-ES ESR-3814 et ESR-3187. Barres d'armature postscellées Armatures transversales limitant la largeur des fissures La qualification des systèmes d'ancrage adhésif est conforme à la norme AC308, Acceptance Criteria for Post-Installed Adhesive Anchors in Concrete Elements, publiée par l'ICC-ES. Les systèmes d'ancrage adhésif HIT-RE 500 V3 et HIT-HY 200 de Hilti sont reconnus aux fins d'utilisation avec les barres d'armature postscellées dans les rapports d'évaluation ICC-ES ESR-3814 et ESR-3187. En raison de cela, les barres d'armature munies d'un système d'ancrage adhésif HIT-RE 500 V3 ou HIT-HY 200 peuvent désormais être conçues à l'aide de deux méthodes : A Barres d'armature préscellées Section A-A Efforts transmis directement aux barres d'armature préscellées par liaison 1. Dispositions sur le développement et la longueur des joints de l'ACI 318-14 (chapitres 18 et 25) et de la norme CSA A23.3-14 (chapitres 12 et 21) Jonction de barres d'armature postscellées 2. Dispositions sur l'ancrage dans le béton du chapitre 17 de l'ACI 318-14 et de l'annexe D de la norme CSA A23.3-14  ongueur de développement contre la tension : Article 25.4.2.3 L de l'ACI 318-14 La présente section aborde le développement et la longueur des joints conformes aux calculs du chapitre 25 de l'ACI 318-14 et du chapitre 12 de la norme CSA A23.3-14 (voir l'article 1 ci-dessus). En outre, les profondeurs d'ancrage fournies aux fins de calcul des ancrages correspondent au développement des barres d'armature s'inscrivant dans une stratégie proposée dans un document publié dans l'ACI Structural Journal (voir l'article 2 ci-dessus). En vertu des conditions énoncées dans l'ESR-3814 et l'ESR-3187, révisés en juillet 2015, le calcul des barres d'armature postscellées au moyen des systèmes HIT-RE 500 V3 et HIT-HY 200, respectivement, peut être effectué en vertu des dispositions applicables figurant aux chapitres 18 et 25 de la norme ACI 318-14. La formule de base pour la longueur de développement contre la tension du chapitre 25 est fournie à l'équation suivante : 3 ƒ y ψ t ψ e ψ s ℓ d = d b 40λ ƒ' c c b + K tr d b Les barres d'armature postscellées, conformément à l'ACI 318-14 et à la norme CSA A23.3-14 peuvent également être conçues à l'aide des logiciels PROFIS Anchor et PROFIS Rebar de Hilti. Vous pouvez accéder aux logiciels PROFIS Anchor et PROFIS Rebar à partir du site www.hilti.com. 3.1.14.1 Développement et jonction en vertu des dispositions du chapitre 25 de l'ACI 318-14 Le chapitre 25 de l'ACI 318-14 renferme des dispositions sur le développement des barres d'armature et la longueur des joints non parasismiques. On suppose que les longueurs de développement préviennent le fendage du béton et la rupture par extraction des [ ( ) ] où le terme de confinement (c b + K tr )/d b ne doit pas être supérieur à 2,5 et où la valeur de calcul de ℓ d ne doit pas être inférieure à 12 po, conformément à l'article 25.4.2.1. Remarque : Puisque le facteur des barres supérieures, ψ t , justifie les effets de la position des barres dans le béton fraîchement coulé, il pourrait être exclu de la partie forée des barres postscellées. Le facteur ψ t doit être appliqué au besoin pour la partie fraîchement coulée des nouvelles barres ainsi que pour les parties jointes des barres préscellées existantes. 54 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
