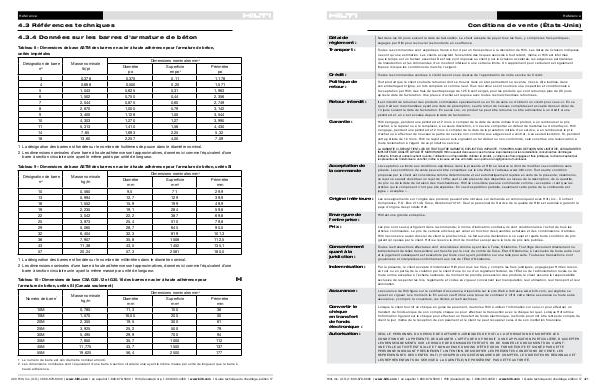

Référence
4.3 Références techniques
4.3.4 Données sur les barres d'armature de béton
Tableau 8 – Dimensions de base ASTM des barres en acier à haute adhérence pour l'armature de béton,
unités impériales
Désignation de barre
n o1 Masse nominale
lb/pi
3 4
Dimensions nominales mm 2
Diamètre
po Superficie
en po 2 Périmètre
po
0,376 0,375 0,11 1,178
0,668 0,500 0,20 1,571
5 1,043 0,625 0,31 1,963
6 1,502 0,750 0,44 2,356
7 2,044 0,875 0,60 2,749
8 2,670 1,000 0,79 3,142
9 3,400 1,128 1,00 3,544
10 4,303 1,270 1,27 3,990
11 5,313 1,410 1,56 4,430
14 7,65 1,693 2,25 5,32
18 13,60 2,257 4,00 7,09
1 La désignation des barres est fondée sur le nombre de huitièmes de pouce dans le diamètre nominal.
2 Les dimensions nominales d'une barre à haute adhérence sont approximatives, données ici comme l'équivalent d'une
barre à section circulaire unie ayant le même poids par unité de longueur.
Tableau 9 – Dimensions de base ASTM des barres en acier à haute adhérence pour l'armature de béton, unités SI
Désignation de barre
n o1 Masse nominale
kg/m
10 0,560
13 0,994
16 1,552
19
Dimensions nominales mm 2
Diamètre
mm
Superficie
mm 2 Périmètre
mm
9,5 71 29,9
12,7 129 39,9
15,9 199 49,9
2,235 19,1 284 59,8
22 3,042 22,2 387 69,8
25 3,973 25,4 510 79,8
29 5,060 28,7 645 90,0
32 6,404 32,3 819 101,3
36 7,907 35,8 1 006 112,5
43 11,38 43,0 1 452 135,1
57 20,24 57,3 2 581 180,0
1 La désignation des barres est fondée sur le nombre de millimètres dans le diamètre nominal.
2 Les dimensions nominales d'une barre à haute adhérence sont approximatives, données ici comme l'équivalent d'une
barre à section circulaire unie ayant la même masse par unité de longueur.
Tableau 10 – Dimensions de base CSA G30.12 et G30.16 des barres en acier à haute adhérence pour
l'armature de béton, unités SI (Canada seulement)
Numéro de barre 1 Masse nominale
kg/m
10M 15M
c
Dimensions nominales mm 2
Diamètre
mm Superficie
mm 2 Périmètre
mm
0,785 11,3 100 36
1,570 16,00 200 50
20M 2,355 19,5 300 61
25M 3,925 25,2 500 79
30M 5,495 29,9 700 94
35M 7,850 35,7 1 000 112
45M 11,775 43,7 1 500 137
55M 19,625 56,4 2 500 177
1 Le numéro de barre est son diamètre nominal arrondi.
2 Les dimensions nominales sont l'équivalent d'une barre à section circulaire unie ayant la même masse par unité de longueur que la barre à
haute adhérence.
