Référence
Références techniques 4.3

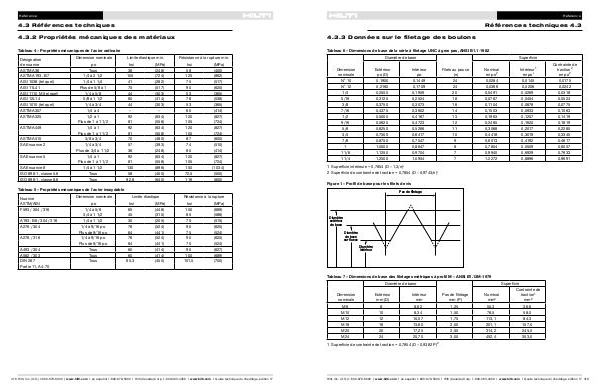

4.3.3 Données sur le filetage des boulons
Tableau 6 – Dimensions de base de la série à filetage UNC à gros pas, ANSI B1.1-1982
Diamètre de base
Superficie
Dimension
nominale Extérieur
po (D) Intérieur
po Filets au pouce
(n) Nominal
en po 2 Intérieur 1
en po 2 Contrainte de
traction 2
en po 2
N o 10 0,1900 0,1449 24 0,0284 0,0145 0,0175
N o 12 0,2160 0,1709 24 0,0366 0,0206 0,0242
1/4 0,2500 0,1959 20 0,0491 0,0269 0,0318
5/16 0,3125 0,2524 18 0,0767 0,0454 0,0524
3/8 0,3750 0,3073 16 0,1104 0,0678 0,0775
7/16 0,4375 0,3602 14 0,1503 0,0933 0,1063
1/2 0,5000 0,4167 13 0,1963 0,1257 0,1419
9/16 0,5625 0,4723 12 0,2485 0,1620 0,1819
5/8 0,6250 0,5266 11 0,3068 0,2017 0,2260
3/4 0,7500 0,6417 10 0,4418 0,3019 0,3345
7/8 0,8750 0,7547 9 0,6013 0,4192 0,4617
1 1,0000 0,8647 8 0,7854 0,5509 0,6057
1 1/8 1,1250 0,9704 7 0,9940 0,6929 0,7633
1 1/4 1,2500 1,0954 7 1,2272 0,8896 0,9691
1 Superficie intérieure = 0,7854 (D – 1,3/n)
2 Superficie de contrainte de traction = 0,7854 (D – 0,9743/n) 2
2
Figure 1 – Profil de base pour les filets de vis
Pas de filetage
Diamètre
extérieur
de base
Diamètre
de base
sur flancs
Diamètre
intérieur
Tableau 7 – Dimensions de base des filetages métriques à profil M – ANSI B1.13M-1979
Diamètre de base
Dimension
nominale
Superficie
Extérieur
mm (D) Intérieur
mm Pas de filetage
mm (P) Nominal
mm 2 Contrainte de
traction 1
mm 2
M8 8 6,62 1,25 50,3 36,6
M10 10 8,34 1,50 78,5 58,0
M12 12 10,07 1,75 113,1 84,3
M16 16 13,80 2,00 201,1 157,0
M20 20 17,25 2,50 314,2 245,0
M24 24 20,70 3,00 452,4 353,0
1 Superficie de contrainte de traction = 0,7854 (D – 0,9382 P) 2
