Systèmes d'ancrage mécanique
Cheville préscellée KCS-WF/MD 3.3.13

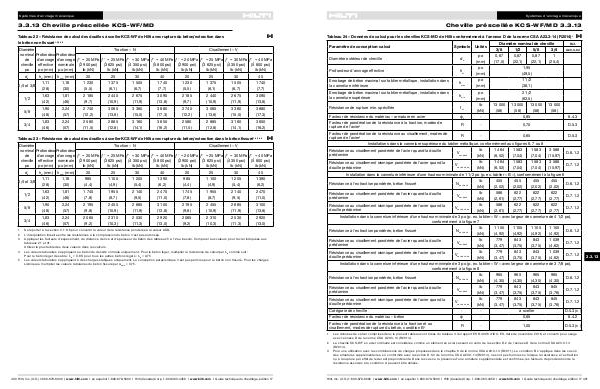

Tableau 24 – Données de calcul pour les chevilles KCS-MD de Hilti conformément à l'annexe D de la norme CSA A23.3-14 (R2014) 1 c
Paramètre de conception-calcul
Symbole
Diamètre extérieur de cheville d a
Profondeur d'ancrage effective h ef
Enrobage de béton maximal sur tablier métallique, installation dans
la cannelure inférieure
Enrobage de béton maximal sur tablier métallique, installation dans
la cannelure supérieure
h max
h min
Unités
Diamètre nominal de cheville
3/8
1/2
5/8
3/4
po 0,67 0,87 0,87 1
(mm) (17,0) (22,1) (22,1) (25,4)
po 1,95
(mm) (49,5)
po 1 1/2
(mm) (38,1)
po 2 1/2
(mm) (63,5)
lb 13 000 13 000 13 000 13 000
(kN) (58) (58) (58) (58)
Réf.
A23.3-04
Résistance de rupture min. spécifiée f ut Facteur de résistance du matériau – armature en acier ф s - 0,85 8.4.3
R - 0,70 D.5.3
R - 0,65 D.5.3
Facteur de pondération de la résistance à la traction, modes de
rupture de l'acier 2
Facteur de pondération de la résistance au cisaillement, modes de
rupture de l'acier 2
Installations dans la cannelure supérieure du tablier métallique, conformément aux figures 6, 7 ou 8
Résistance au cisaillement pondérée de l'acier quand la douille
prédomine
Résistance au cisaillement sismique pondérée de l'acier quand la
douille prédomine
V sar,deck
V sar,deck,eq
lb 1 464 1 583 1 583 3 588
(kN) (6,52) (7,04) (7,04) (15,97)
lb 1 464 1 583 1 583 3 588
(kN) (6,52) (7,04) (7,04) (15,97)
D.6.1.2
D.7.1.2
Installation dans la cannelure inférieure d'une hauteur minimale de 1 1/2 po (p. ex. tablier « B »), conformément à la figure 6
Résistance à l'extraction pondérée, béton fissuré N pnr,deck
Résistance au cisaillement pondérée de l'acier quand la douille
prédomine V sar,deck
Résistance au cisaillement sismique pondérée de l'acier quand la
douille prédomine
V sar,deck,eq
lb 455 455 455 455
(kN) (2,02) (2,02) (2,02) (2,02)
lb 586 622 622 622
(kN) (2,61) (2,77) (2,77) (2,77)
lb 586 622 622 622
(kN) (2,61) (2,77) (2,77) (2,77)
D.6.1.2
D.7.1.2
D.7.1.2
Installation dans la cannelure inférieure d'une hauteur minimale de 3 po (p. ex. tablier « W » avec largeur de cannelure de 4 1/2 po),
conformément à la figure 7
Résistance à l'extraction pondérée, béton fissuré N pnr,deck
Résistance au cisaillement pondérée de l'acier quand la douille
prédomine V sar,deck
Résistance au cisaillement sismique pondérée de l'acier quand la
douille prédomine
V sar,deck,eq
lb 1 105 1 105 1 105 1 105
(kN) (4,92) (4,92) (4,92) (4,92)
lb 779 843 843 1 039
(kN) (3,47) (3,75) (3,75) (4,62)
lb 779 843 843 1 039
(kN) (3,47) (3,75) (3,75) (4,62)
D.6.1.2
D.7.1.2
D.7.1.2
3.3.13
Installation dans la cannelure inférieure d'une hauteur minimale de 3 po (p. ex. tablier « W » avec largeur de cannelure de 3 7/8 po),
conformément à la figure 8
Résistance à l'extraction pondérée, béton fissuré N pnr,deck
Résistance au cisaillement pondérée de l'acier quand la douille
prédomine V sar,deck
Résistance au cisaillement sismique pondérée de l'acier quand la
douille prédomine
Catégorie de cheville
Facteur de résistance du matériau – béton
Facteur de pondération de la résistance à la traction et au
cisaillement, modes de rupture du béton, condition B 3
1
2
3
V sar,deck,eq
lb 965 965 965 965
(kN) (4,30) (4,30) (4,30) (4,30)
lb 779 843 843 845
(kN) (3,47) (3,75) (3,75) (3,76)
lb 779 843 843 845
(kN) (3,47) (3,75) (3,75) (3,76)
D.6.1.2
D.7.1.2
D.7.1.2
- - à sceller D.5.3 (c )
ф c - 0,65 8.4.2
R - 1,00 D.5.3 (c )
Les données de calcul comprises dans le présent tableau sont tirées du tableau 4 du rapport ESR-4006 d'ICC-ES, daté de novembre 2016, et converti pour usage
avec l'annexe D de la norme CSA A23.3-14 (R2014).
La cheville KCS-WF en acier ordinaire est considérée comme un élément en acier cassant en vertu de la section D.2 de l'annexe D de la norme CSA A23.3-14
(R2014).
Pour une utilisation avec les combinaisons de charges proposées dans le chapitre 8 de la norme CSA A23.3-14 (R2011). La condition B s'applique dans les cas où
des armatures supplémentaires, en conformité avec la section D.5.3 de la norme CSA A23.3-14 (R2014), ne sont pas fournies ou lorsque la résistance à l'extraction
ou à la rupture par effet de levier est prépondérante. Dans les cas où la présence d'une armature supplémentaire est confirmée, les facteurs de pondération de la
résistance associés à la condition A peuvent être utilisés.
Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17 401
