Systèmes d'ancrage mécanique

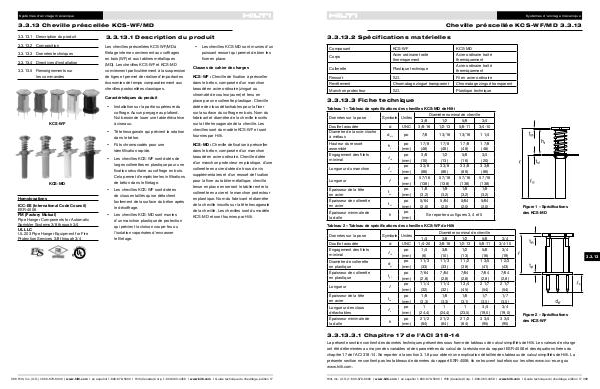

3.3.13 Cheville préscellée KCS-WF/MD
3.3.13.1 Description du produit 3.3.13.1 Description du produit
3.3.13.2 Composition Les chevilles préscellées KCS-WF/MD à
filetage interne conviennent aux coffrages
en bois (WF) et aux tabliers métalliques
(MD). Les chevilles KCS-WF et KCS-MD
conviennent particulièrement à la suspension
de tiges et permet de réaliser d'importantes
économies de temps comparativement aux
chevilles postscellées classiques.
3.3.13.3 Données techniques
3.3.13.4 Directives d'installation
3.3.13.5 Renseignements sur
les commandes
Caractéristiques du produit
KCS-WF
• Installation sur la partie supérieure du
coffrage. Aucun perçage au plafond.
Nul besoin de louer une table élévatrice
à ciseaux.
• Tête hexagonale qui prévient la rotation
dans le béton.
• Fûts chromocodés pour une
identification rapide.
KCS-MD
Homologations
ICC-ES (International Code Council)
ESR-4006
FM (Factory Mutual)
Pipe Hanger Components for Automatic
Sprinkler Systems 3/8 through 3/4
UL LLC
UL 203 Pipe Hanger Equipment for Fire
Protection Services 3/8 through 3/4
• Les chevilles KCS-WF sont dotés de
larges collerettes en plastique pour une
fixation sécuritaire au coffrage en bois.
Cela permet d'empêcher les infiltrations
de béton dans le filetage.
• Les chevilles KCS-WF sont dotées
de clous entaillés qui se détachent
facilement de la surface du béton après
le décoffrage.
• Les chevilles KCS-MD sont munies
d'un manchon plastique de protection
qui prévient la cloison coupe-feu ou
l'isolation vaporisées d'encrasser
le filetage.
• Les chevilles KCS-MD sont munies d'un
puissant ressort qui permet de bien les
fixer en place.
Clauses de cahier de charges
KCS-WF : Cheville de fixation à présceller
dans le béton, composée d'un manchon
taraudé en acier ordinaire (zingué ou
chromaté de couleur jaune) et tenu en
place par une collerette plastique. Cheville
dotée de clous détachables pour la fixer
sur la surface du coffrage en bois. Nom du
fabricant et diamètre de la cheville inscrits
sur la tête hexagonale de la cheville. Les
chevilles sont du modèle KCS-WF et sont
fournies par Hilti.
KCS-MD : Cheville de fixation à présceller
dans le béton, composée d'un manchon
taraudé en acier ordinaire. Cheville dotée
d'un manchon protecteur en plastique, d'une
collerette en acier dotée de trous de vis
supplémentaires et d'un ressort de fixation
pour la fixer au tablier métallique; cheville
tenue en place en serrant le tablier entre la
collerette en acier et le manchon protecteur
en plastique. Nom du fabricant et diamètre
de la cheville inscrits sur la tête hexagonale
de la cheville. Les chevilles sont du modèle
KCS-MD et sont fournies par Hilti.
