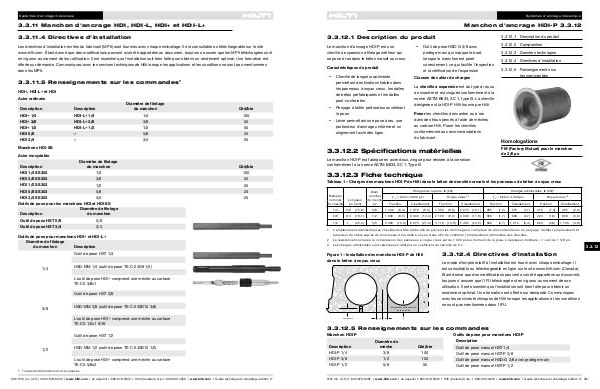

Systèmes d'ancrage mécanique
Manchon d'ancrage HDI-P 3.3.12
3.3.12.1 Description du produit 3.3.12.1 Description du produit
Le manchon d'ancrage HDI-P est une
cheville à expansion à filetage intérieur qui
se pose à ras dans le béton massif ou creux. 3.3.12.2 Composition
• Outil de pose HSD-G 3/8 avec
protège‑main qui marque le bord
lorsque le manchon est posé
correctement, ce qui facilite l'inspection
et la vérification de l'expansion
Caractéristiques du produit
• Cheville de longueur optimisée
permettant des fixations fiables dans
les panneaux à noyau creux, les dalles
de béton préfabriquées et les dalles
post-contraintes
• Perçage à faible profondeur accélérant
la pose
• Lèvre permettant une pose à ras, une
profondeur d'ancrage uniforme et un
alignement facile des tiges
Clauses de cahier de charges
3.3.12.3 Données techniques
3.3.12.4 Directives d'installation
3.3.12.5 Renseignements sur
les commandes
La cheville à expansion est du type à ras ou
à encastrer et est zinguée conformément à la
norme ASTM B633, SC 1, type III. La cheville
désignée est la HDI-P Hilti fournie par Hilti.
Poser les chevilles à encastrer ou à ras
dans des trous percés à l'aide de mèches
au carbure Hilti. Poser les chevilles
conformément aux recommandations
du fabricant.
Homologations
FM (Factory Mutual) pour le manchon
de 3/8 po
3.3.12.2 Spécifications matérielles
Le manchon HDI-P est fabriqué en acier doux, zingué pour résister à la corrosion
conformément à la norme ASTM B633, SC 1, Type III
3.3.12.3 Fiche technique
Tableau 1 – Charges des manchons HDI-P de Hilti dans le béton de densité normale et les panneaux de béton à noyau creux
Diamètre
nominal
de cheville
Longueur
po (mm)
Charges de rupture, lb (kN)
Diam.
nominal
de mèche
po
ƒ' c = béton 4 000 psi
Traction
Cisaillement
Charges admissibles, lb (kN) 3
Noyau creux 1,2
Traction
ƒ' c = béton 4 000 psi
Cisaillement
Traction
Cisaillement
Noyau creux 1,2
Traction
Cisaillement
1/4 5/8 (15,9) 3/8 1 430 (6,4) 1 870 (8,3) 1 550 (6,9) 2 275 (10,1) 285 (1,3) 375 (1,7) 310 (1,4) 455 (2,0)
3/8 3/4 (19,1) 1/2 1 900 (8,5) 3 000 (13,3) 2 100 (9,3) 4 000 (17,8) 380 (1,7) 600 (2,7) 420 (1,9) 800 (3,6)
1/2 1 (25,4) 5/8 3 000 (13,3) 6 075 (27,0) 3 110 (13,8) 5 495 (24,5) 600 (2,7) 1 215 (5,4) 620 (2,8) 1 100 (4,9)
1 L'emplacement admissible des chevilles doit être établi afin de prévenir les dommages à l'armature de précontrainte lors du perçage. Vérifier l'emplacement et
la hauteur du câble auprès du fournisseur de la dalle à noyau creux afin de confirmer l'emplacement admissible des chevilles.
2 La résistance minimale à la compression des panneaux à noyau creux est de 7 000 psi au moment de la pose. L'épaisseur minimale « t » est de 1 3/8 po.
3 Les charges admissibles sont calculées en utilisant un coefficient de sécurité de 5:1.
Figure 1 – Installation des manchons HDI-P de Hilti
dans le béton à noyau creux
Emplacement admissible
de la cheville
Longueur
3.3.12
3.3.9
3.3.12.4 Directives d'installation
Le mode d'emploi relatif à l'installation est fourni avec chaque emballage. Il
est consultable ou téléchargeable en ligne sur le site www.hilti.com (Canada).
Étant donné que des modifications peuvent avoir été apportées au document,
toujours s'assurer que l'IFU téléchargé est en vigueur au moment de son
utilisation. Il est essentiel que l'installation soit bien faite pour obtenir un
rendement optimal. Une formation est offerte sur demande. Communiquez
avec les services techniques de Hilti lorsque les applications et les conditions
ne sont pas mentionnées dans l'IFU.
1 po 1 po
3.3.12.5 Renseignements sur les commandes
Outils de pose pour manchons HDI-P
Manchon HDI-P
Diamètre de
mèche Qté/bte
HDI-P 1/4 3/8 100
HDI-P 3/8 1/2 100
HDI-P 1/2 5/8 50
Description
Description
Outil de pose manuel HST 1/4
Outil de pose manuel HST-P 3/8
Outil de pose manuel HSD-G 3/8 avec protège-main
Outil de pose manuel HST-P 1/2
