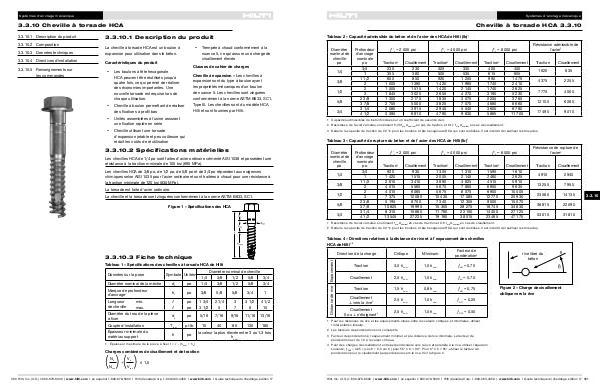

3.3.10 Cheville à torsade HCA
3.3.10.1 Description du produit
3.3.10.2 Composition
3.3.10.1 Description du produit
3.3.10.3 Données techniques La cheville à torsade HCA est un boulon à
expansion pour utilisation dans le béton.
3.3.10.4 Directives d'installation Caractéristiques du produit
3.3.10.5 Renseignements sur
les commandes
• Trempée à chaud conformément à la
nuance 5, ce qui assure une charge de
cisaillement élevée
Clauses de cahier de charges
• Les boulons à tête hexagonale
HCA peuvent être réutilisés jusqu'à
quatre fois, ce qui permet de réaliser
des économies importantes. Une
nouvelle torsade est requise lors de
chaque utilisation.
Cheville à expansion – Les chevilles à
expansion sont du type à boulon ayant
les propriétés mécaniques d'un boulon
de nuance 5. Les chevilles sont zinguées
conformément à la norme ASTM B633, SC1,
Type III. Les chevilles sont du modèle HCA
Hilti et sont fournies par Hilti.
• Cheville à boulon permettant de réaliser
des fixations à profil bas
• Unités assemblées à l'usine assurant
une fixation rapide en série
• Cheville utilisant une torsade
d'expansion jetable et peu coûteuse qui
réduit les coûts de réutilisation
3.3.10.2 Spécifications matérielles
Les chevilles HCA de 1/4 po sont faites d'acier ordinaire cémenté AISI 1038 et possèdent une
résistance à la traction minimale de 100 ksi (690 MPa).
Les chevilles HCA de 3/8 po, de 1/2 po, de 5/8 po et de 3/4 po répondent aux exigences
chimiques selon AISI 1035 pour l'acier ordinaire et sont traitées à chaud pour une résistance à
la traction minimale de 120 ksi (830 MPa).
La torsade est faite d'acier ordinaire.
La cheville et la torsade sont zinguées conformément à la norme ASTM B633, SC1.
Figure 1 – Spécifications des HCA
3.3.10.3 Fiche technique
Tableau 1 – Spécifications des chevilles à torsade HCA de Hilti
Données sur la pose
Symbole Unités
1/4
Diamètre nominal de cheville
3/8
1/2
5/8
3/4
Diamètre nominal de la mèche d o po 1/4 3/8 1/2 5/8 3/4
Marque de profondeur
d'ancrage 1 h s po 3/8 5/8 5/8 3/4 1
ℓ
ℓ po
po 1 3/4
3 1/2 2 1/4
5 3
7 3 1/2
8 4 1/2
10
d h po 5/16 7/16 9/16 11/16 13/16
T inst pi-lb 10 40 80 130 180
min.
max.
Longueur
de cheville
Diamètre du trou de la pièce
à fixer
Couple d'installation
Épaisseur minimale du
matériau support
h
po
la valeur la plus élevée entre 3 ou 1,3 fois
h nom
1 Épaisseur maximale de la pièce à fixer t = ℓ - (h nom + h s )
Charges combinées de cisaillement et de traction
( ) ( )
N d
N rec
+
V d
V rec
≤ 1,0
