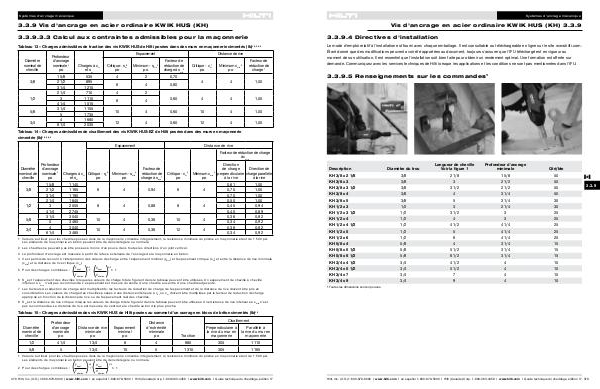

Systèmes d'ancrage mécanique
Vis d'ancrage en acier ordinaire KWIK HUS (KH) 3.3.9
3.3.9.4 Directives d'installation
Le mode d'emploi relatif à l'installation est fourni avec chaque emballage. Il est consultable ou téléchargeable en ligne sur le site www.hilti.com.
Étant donné que des modifications peuvent avoir été apportées au document, toujours s'assurer que l'IFU téléchargé est en vigueur au
moment de son utilisation. Il est essentiel que l'installation soit bien faite pour obtenir un rendement optimal. Une formation est offerte sur
demande. Communiquez avec les services techniques de Hilti lorsque les applications et les conditions ne sont pas mentionnées dans l'IFU.
3.3.9.5 Renseignements sur les commandes 1
3.3.1
3.3.2
3.3.3
3.3.4
3.3.5
3.3.6
Description
KH 3/8 x 2 1/8
Diamètre du trou Longueur de cheville
Voir la figure 1 Profondeur d'ancrage
minimale Qté/bte
3/8 2 1/8 1 5/8 50
KH 3/8 x 3 3/8 3 2 1/2 50
KH 3/8 x 3 1/2 3/8 3 1/2 2 1/2 50
KH 3/8 x 4 3/8 4 3 1/4 50
KH 3/8 x 5 3/8 5 3 1/4 30
KH 1/2 x 3 1/2 3 2 1/4 30
KH 1/2 x 3 1/2 1/2 3 1/2 3 25
KH 1/2 x 4 1/2 4 3 25
KH 1/2 x 4 1/2 1/2 4 1/2 4 1/4 25
KH 1/2 x 5 1/2 5 4 1/4 25
KH 1/2 x 6 1/2 6 4 1/4 25
KH 5/8 x 4 5/8 4 3 1/4 15
KH 5/8 x 5 1/2 5/8 5 1/2 3 1/4 15
KH 5/8 x 6 1/2 5/8 6 1/2 3 1/4 15
KH 3/4 x 4 1/2 3/4 4 1/2 4 10
KH 3/4 x 5 1/2 3/4 5 1/2 4 10
KH 3/4 x 7 3/4 7 4 10
KH 3/4 x 9 3/4 9 4 10
3.3.7
3.3.8
c
3.3.9
3.3.8
3.3.8
3.3.8
3.3.8
3.3.8
3.3.8
1 Toutes les dimensions sont en pouces.
