Systèmes d'ancrage mécanique

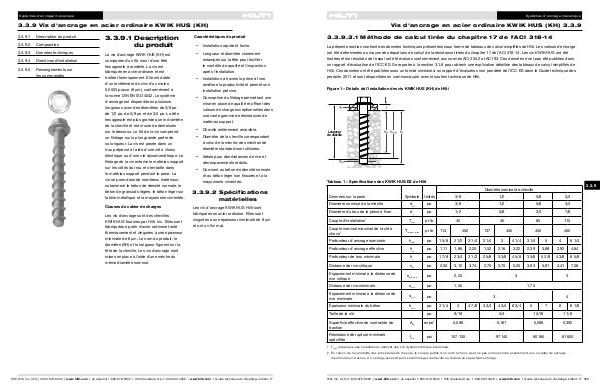

3.3.9 Vis d'ancrage en acier ordinaire KWIK HUS (KH)
3.3.9.1
Description du produit
3.3.9.2 Composition
3.3.9.3 Données techniques
3.3.9.4 Directives d'installation
3.3.9.5 Renseignements sur
les commandes
3.3.9.1 Description
du produit
La vis d'ancrage KWIK HUS (KH) est
composée d'un fût muni d'une tête
hexagonale à rondelle. La vis est
fabriquée en acier ordinaire et est
traitée thermiquement. Elle est dotée
d'un revêtement de zinc d'au moins
0,0003 pouce (8 μm), conformément à
la norme DIN EN ISO 4042. Le système
d'ancrage est disponible en plusieurs
longueurs avec des diamètres de 3/8 po,
de 1/2 po, de 5/8 po et de 3/4 po. La tête
hexagonale est plus grande que le diamètre
de la cheville et est munie de dentelures
sur le dessous. Le fût de la vis comprend
un filetage sur la plus grande partie de
sa longueur. La vis est posée dans un
trou prépercé à l'aide d'une clé à chocs
électrique ou d'une clé dynamométrique. Le
filetage de la vis entame le matériau support
sur les côtés du trou et s'emboîte dans
le matériau support pendant la pose. La
vis se pose dans de nombreux matériaux,
notamment le béton de densité normale, le
béton de granulats légers, le béton léger sur
tablier métallique et la maçonnerie cimentée.
Clauses de cahier de charges
Les vis d'ancrage sont des chevilles
KWIK HUS fournies par Hilti, Inc. Elles sont
fabriquées à partir d'acier ordinaire traité
thermiquement et zinguées à une épaisseur
minimale de 8 µm. Le nom du produit, le
diamètre (KH) et la longueur figurent sur la
tête de la cheville. Les vis d'ancrage sont
mises en place à l'aide d'une mèche du
même diamètre nominal.
Caractéristiques du produit
• Installation rapide et facile.
• Longueur et diamètre clairement
estampés sur la tête pour faciliter
le contrôle de qualité et l'inspection
après l'installation.
• Installation à travers la pièce à fixer
améliore la productivité et permet une
installation précise.
• Conception du filetage permettant une
mise en place de qualité et offrant des
valeurs de charge exceptionnelles dans
une vaste gamme de résistances de
matériau support.
• Cheville entièrement amovible.
• Diamètre de la cheville correspondant
à celui de la mèche; des mèches de
diamètre standard sont utilisées.
• Idéale pour des distances de rive et
des espacements réduits.
• Convient au béton de densité normale
et au béton léger non fissurés et à la
maçonnerie cimentée.
3.3.9.2 Spécifications
matérielles
Les vis d'ancrage KWIK HUS Hilti sont
fabriquées en acier ordinaire. Elles sont
zinguées à une épaisseur minimale de 8 µm
et ont un fini mat.
