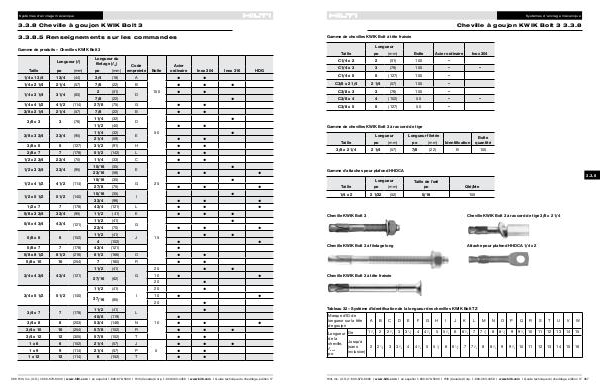

Cheville à goujon KWIK Bolt 3 3.3.8
Gamme de chevilles KWIK Bolt à tête fraisée
Longueur
Taille
po
(mm) Boîte Acier ordinaire
C1/4 x 2 2 (51) 100 •
C1/4 x 3 3 (76) 100 •
C1/4 x 5 5 (127) 100 •
C3/8 x 2 1/4 2 1/4 (57) 100 •
C3/8 x 3 3 (76) 100 •
C3/8 x 4 4 (102) 50 •
C3/8 x 5 5 (127) 50 •
Inox 304
•
•
3.3.1
3.3.2
3.3.3
Gamme de chevilles KWIK Bolt 3 à raccord de tige
Longueur
Longueur filetée
Taille po (mm) po (mm) Identification Boîte
quantité
3/8 x 2 1/4 2 1/4 (57) 7/8 (22) B 100
3.3.4
3.3.5
3.3.6
3.3.7
Gamme d'attaches pour plafond HHDCA
3.3.8
Longueur
Taille po (mm) Taille de l'œil
po Qté/bte 3.3.9
1/4 x 2 2 1/32 (52) 5/16 100 3.3.9
3.3.9
Cheville KWIK Bolt 3 à raccord de tige 3/8 x 2 1/4
Cheville KWIK Bolt 3
3.3.9
3.3.9
Attache pour plafond HHDCA 1/4 x 2
Cheville KWIK Bolt 3 à filetage long
3.3.9
3.3.9
Cheville KWIK Bolt 3 à tête fraisée
Tableau 32 – Système d'identification de la longueur des chevilles KWIK Bolt TZ
Marque d'ID de
longueur sur la tête
de goujon
Longueur
de la
cheville,
ℓ anch
po
De
Jusqu'à
(sans
inclusion)
A B C D E F G H I J K L M N O P Q R S T U V W
1 1 ⁄ 2 2 2 1 ⁄ 2 3 3 1 ⁄ 2 4 4 1 ⁄ 2 5 5 1 ⁄ 2 6 6 1 ⁄ 2 7 7 1 ⁄ 2 8 8 1 ⁄ 2 9 9 1 ⁄ 2 10 11 12 13 14 15
2 2 1 ⁄ 2 3 3 1 ⁄ 2 4 4 1 ⁄ 2 5 5 1 ⁄ 2 6 6 1 ⁄ 2 7 7 1 ⁄ 2 8 8 1 ⁄ 2 9 9 1 ⁄ 2 10 11 12 13 14 15 16
Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17 367
