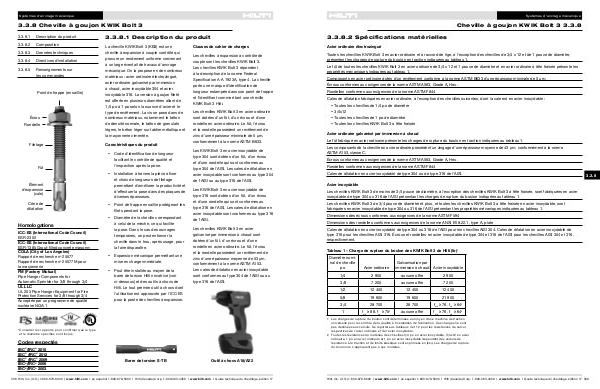

3.3.8 Cheville à goujon KWIK Bolt 3
3.3.8.1
Description du produit
3.3.8.2 Composition
3.3.8.3 Données techniques
3.3.8.4 Directives d'installation
3.3.8.5 Renseignements sur
les commandes
Point de frappe (en saillie)
Écrou
Rondelle
Filetage
Fût
Élément
d'expansion
(cale)
Cône de
dilatation
Homologations
ICC-ES (International Code Council)
ESR-2302
ICC-ES (International Code Council)
ESR‑1385 Grout-filled concrete masonry
COLA (City of Los Angeles)
Rapport de recherche n o 25577
Rapport de recherche n o 25577M pour
la maçonnerie
FM (Factory Mutual)
Pipe Hanger Components for
Automatic Sprinkler for 3/8 through 3/4
UL LLC
UL 203 Pipe Hanger Equipment for Fire
Protection Services for 3/8 through 3/4
Acceptée par un programme de qualité
nucléaire NQA-1
3.3.8.1 Description du produit
La cheville KWIK Bolt 3 (KB3) est une
cheville à expansion à couple contrôlé qui
procure un rendement uniforme convenant
à un large éventail de travaux d'ancrage
mécanique. On la propose en de nombreux
matériaux : acier ordinaire électrozingué,
acier ordinaire galvanisé par immersion
à chaud, acier inoxydable 304 et acier
inoxydable 316. La version à goujon fileté
est offerte en plusieurs diamètres allant de
1/4 po à 1 po selon la nuance d'acier et le
type de revêtement. La vis se pose dans de
nombreux matériaux, notamment le béton
de densité normale, le béton de granulats
légers, le béton léger sur tablier métallique et
la maçonnerie cimentée.
Caractéristiques du produit
• Code d'identification de longueur
facilitant le contrôle de qualité et
l'inspection après la pose.
• Installation à travers la pièce à fixer
et choix de longueurs de filetage
permettant d'améliorer la productivité et
d'effectuer la pose dans des plaques de
diverses épaisseurs.
• Point de frappe en saillie protégeant les
filets pendant la pose.
• Diamètre de la cheville correspondant
à celui de la mèche, ce qui facilite
la pose. Dans le cas des ouvrages
temporaires, on peut enfoncer la
cheville dans le trou, après usage, pour
la faire disparaître.
• Expansion mécanique permettant une
mise en charge immédiate.
• Peut être installée au moyen de la
barre de torsion Hilti novatrice (voir
ci-dessous) et des outils à chocs de
Hilti. Le tout premier outil à chocs dont
l'utilisation est approuvée par l'ICC-ES
pour la poste de chevilles à expansion.
Clauses de cahier de charges
Les chevilles à expansion à contrôle de
couple sont les chevilles KWIK Bolt 3.
Les chevilles KWIK Bolt 3 répondent
à la description de la norme Federal
Specification A-A 1923A, type 4. La cheville
porte une marque d'identification de
longueur estampée dans son point de frappe
et l'identifiant comme étant une cheville
KWIK Bolt 3 Hilti.
Les chevilles KWIK Bolt 3 en acier ordinaire
sont dotées d'un fût, d'un écrou et d'une
rondelle en acier ordinaire. Le fût, l'écrou
et la rondelle possèdent un revêtement de
zinc d'une épaisseur minimale de 5 µm,
conformément à la norme ASTM B633.
Les KWIK Bolt 3 en acier inoxydable de
type 304 sont dotées d'un fût, d'un écrou
et d'une rondelle qui sont conformes au
type 304 de l'AISI. Les cales de dilatation en
acier inoxydable sont conformes au type 304
de l'AISI ou au type 316 de l'AISI.
Les KWIK Bolt 3 en acier inoxydable de
type 316 sont dotées d'un fût, d'un écrou
et d'une rondelle qui sont conformes au
type 316 de l'AISI. Les cales de dilatation en
acier inoxydable sont conformes au type 316
de l'AISI.
Les chevilles KWIK Bolt 3 en acier
galvanisé par immersion à chaud sont
dotées d'un fût, d'un écrou et d'une
rondelle en acier ordinaire. Le fût, l'écrou
et la rondelle possèdent un revêtement de
zinc d'une épaisseur moyenne de 53 µm,
conformément à la norme ASTM A153.
Les cales de dilatation en acier inoxydable
sont conformes au type 304 de l'AISI ou au
type 316 de l'AISI.
*Consulter les rapports pour confirmer que le type
et le diamètre spécifiés sont inclus.
Codes respectés
IBC ® /IRC ® 2015
IBC ® /IRC ® 2012
IBC ® /IRC ® 2009
IBC ® /IRC ® 2006
IBC ® /IRC ® 2003
Barre de torsion S-TB
Outil à chocs A18/A22
