Systèmes d'ancrage mécanique
Vis d'ancrage en acier ordinaire KWIK HUS-EZ (KH-EZ) 3.3.6
Distance de rive minimale de 4 po
Aucune installation à moins
de 1 1/4 po d'un joint vertical
Distance de rive critique
(voir le tableau de charges)
Valeurs de traction réduites pour
les installations de 1/4 po et de
3/8 po à moins de 1 1/4 po d'un
joint d'assise (voir le tableau 22).
Distance de rive minimale de 4 po
3.3.1
Distance de rive critique
(voir le tableau de charges)
Installation dans la zone
pour une pleine capacité
Joint de mortier
Élément de maçonnerie
en béton (cimentée)
L'installation de vis est restreinte aux zones non hachurées
3.3.2
3.3.3
Installation dans cette zone pour une
pleine capacité en traction et une capacité
réduite de cisaillement vers la rive

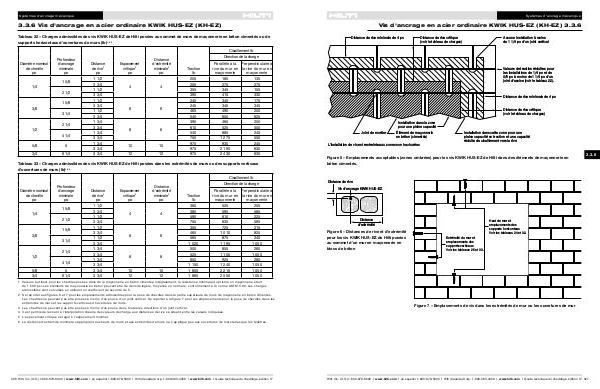

Figure 5 – Emplacements acceptables (zones ombrées) pour les vis KWIK HUS-EZ de Hilti dans des éléments de maçonnerie en
béton cimentés.
3.3.4
3.3.5
3.3.6
3.3.7
3.3.8
Distance de rive
3.3.9
Vis d'ancrage KWIK HUS-EZ
3.3.7
3.3.7
Distance
d'extrémité
Figure 6 – Distances de rive et d'extrémité
pour les vis KWIK HUS-EZ de Hilti posées
au sommet d'un mur en maçonnerie en
blocs de béton
Haut de mur et
emplacements des
supports horizontaux
Voir les tableaux 24 et 32.
Extrémité du mur et
emplacements des
supports verticaux
Voir les tableaux 25 et 33.
3.3.7
3.3.7
3.3.7
3.3.7
Figure 7 – Emplacements de vis dans les extrémités de mur ou les ouvertures de mur
