Systèmes d'ancrage mécanique

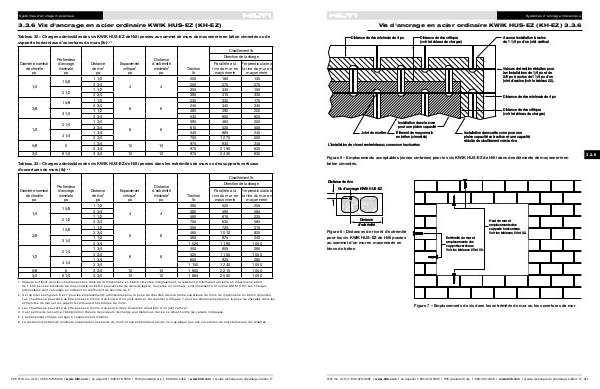

3.3.6 Vis d'ancrage en acier ordinaire KWIK HUS-EZ (KH-EZ)
Tableau 32 – Charges admissibles des vis KWIK HUS-EZ de Hilti posées au sommet de murs de maçonnerie en béton cimentés ou de
supports horizontaux d'ouvertures de murs (lb) 1,2,3
Cisaillement lb
Diamètre nominal
de cheville
po
1/4
3/8
1/2
Profondeur
d'ancrage
minimale
po
1 5/8
2 1/2
1 5/8
3 1/4
2 1/4
4 1/4
5/8 5
3/4 6 1/4
Distance
de rive 4
po
1 1/2
3 3/4
1 1/2
3 3/4
1 1/2
3 3/4
1 1/2
3 3/4
1 3/4
3 3/4
1 3/4
3 3/4
1 3/4
3 3/4
3 3/4
Espacement
critique 5
po
Distance
d'extrémité
minimale 6
po
4 4
6 6
8 8
10 10
12 12
Direction de la charge
Traction
lb
205
205
355
390
245
245
465
540
390
610
540
750
975
975
975
Parallèle à la Perpendiculaire à
rive du mur en la rive du mur en
maçonnerie
maçonnerie
180
275
345
415
345
345
490
800
460
525
885
1 275
930
2 190
2 430
135
275
155
330
175
345
200
625
200
500
245
550
245
630
630
Tableau 33 – Charges admissibles des vis KWIK HUS-EZ de Hilti posées dans les extrémités de murs ou des supports verticaux
d'ouvertures de murs (lb) 1,2,3
Cisaillement lb
Diamètre nominal
de cheville
po
1/4
3/8
1/2
5/8
3/4
Profondeur
d'ancrage
minimale
po
1 5/8
2 1/2
1 5/8
3 1/4
2 1/4
4 1/4
5
6 1/4
Distance
de rive 4
po
1 1/2
3 3/4
1 1/2
3 3/4
1 1/2
3 3/4
1 1/2
3 3/4
1 3/4
3 3/4
1 3/4
3 3/4
3 3/4
3 3/4
Espacement
critique 5
po
Distance
d'extrémité
minimale 6
po
4 4
6 6
8 8
10
12 10
12
Direction de la charge
Traction
lb
360
380
590
755
355
465
565
1 020
500
525
650
1 150
1 605
1 865
Parallèle à la Perpendiculaire à
rive du mur en la rive du mur en
maçonnerie
maçonnerie
525
595
610
635
725
1 010
875
1 195
855
1 100
925
1 240
2 215
2 550
205
585
225
585
215
825
240
1 050
260
1 050
280
1 050
1 050
1 050
1 Valeurs à utiliser pour les chevilles posées dans de la maçonnerie en béton cimentée intégralement, la résistance minimale du prisme en maçonnerie étant
de 1 500 psi. Les éléments de maçonnerie en béton peuvent être de densité légère, moyenne ou normale, conformément à la norme ASTM C90. Les charges
admissibles sont calculées en utilisant un coefficient de sécurité de 5.
2 Se reporter aux figures 6 et 7 pour les emplacements admissibles pour la pose de chevilles dans la partie supérieure de murs de maçonnerie en béton cimentés.
Les chevilles ne peuvent pas être posées à moins d'un pouce d'un joint vertical. Se reporter à la figure 7 pour les emplacements pour la pose de chevilles dans les
extrémités de murs et les supports verticaux d'ouvertures de murs.
3 Les chevilles ne peuvent pas être posées à moins d'un pouce dans toutes les directions d'un joint vertical.
4 Il est permis de recourir à l'interpolation linéaire des valeurs de charge aux distances de rive se situant entre les valeurs indiquées.
5 L'espacement critique est égal à l'espacement minimal.
6 La distance d'extrémité minimale s'appliquant aux hauts de murs et aux extrémités de murs ne s'applique pas aux ouvertures de murs telles que les fenêtres.
