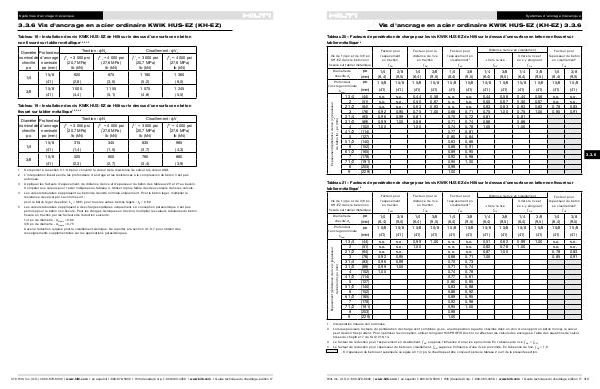

Systèmes d'ancrage mécanique
3.3.6 Vis d'ancrage en acier ordinaire KWIK HUS-EZ (KH-EZ)
Tableau 18 – Installation des vis KWIK HUS-EZ de Hilti sur le dessus d'une surface en béton
non fissuré sur tablier métallique 1,2,3,4,5
Diamètre Profondeur
nominal de d'ancrage
cheville
nominale
po
po (mm)
1/4
3/8
Cisaillement : фV n
Traction : фN n
ƒ' c = 3 000 psi
(20,7 MPa)
lb (kN)
ƒ' c = 4 000 psi
(27,6 MPa)
lb (kN) ƒ' c = 3 000 psi
(20,7 MPa)
lb (kN) ƒ' c = 4 000 psi
(27,6 MPa)
lb (kN)
1 5/8 620 675 1 180 1 360
(41) (2,8) (3,0) (5,2) (6,0)
1 5/8 1 000 1 155 1 075 1 245
(41) (4,4) (5,1) (4,8) (5,5)
Tableau 19 – Installation des vis KWIK HUS-EZ de Hilti sur le dessus d'une surface en béton
fissuré sur tablier métallique 1,2,3,4,5
Diamètre Profondeur
nominal de d'ancrage
cheville
nominale
po
po (mm)
1/4
3/8
1
2
3
4
5
Cisaillement : фV n
Traction : фN n
ƒ' c = 3 000 psi
(20,7 MPa)
lb (kN) ƒ' c = 4 000 psi
(27,6 MPa)
lb (kN) ƒ' c = 3 000 psi
(20,7 MPa)
lb (kN) ƒ' c = 4 000 psi
(27,6 MPa)
lb (kN)
1 5/8 315 345 835 965
(4,3)
(41) (1,4) (1,5) (3,7) 1 5/8 520 600 760 880
(41) (2,3) (2,7) (3,4) (3,9)
Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD.
L'interpolation linéaire entre les profondeurs d'ancrage et les résistances à la compression du béton n'est pas
autorisée.
Appliquer les facteurs d'espacement, de distance de rive et d'épaisseur du béton des tableaux 20 et 21 au besoin.
Comparer aux valeurs pour l'acier indiquées au tableau 4. Utiliser la plus faible des deux valeurs dans les calculs.
Les valeurs tabulaires s'appliquent au béton de densité normale uniquement. Pour le béton léger, multiplier la
résistance de calcul par λa comme suit :
pour le béton léger de sable : λ a = 0,68; pour tous les autres bétons légers : λ a = 0,60
Les valeurs tabulaires s'appliquent à des charges statiques uniquement. La conception parasismique n'est pas
permise pour le béton non fissuré. Pour les charges sismiques en traction, multiplier les valeurs tabulaires du béton
fissuré en traction par les facteurs de réduction suivants :
1/4 po de diamètre - α N,seis = 0,60
3/8 po de diamètre - α N,seis = 0,75
Aucune réduction requise pour le cisaillement sismique. Se reporter à la section 3.1.8.7 pour obtenir des
renseignements supplémentaires sur les applications parasismiques.
