Systèmes d'ancrage mécanique
Vis d'ancrage en acier ordinaire KWIK HUS-EZ (KH-EZ) 3.3.6

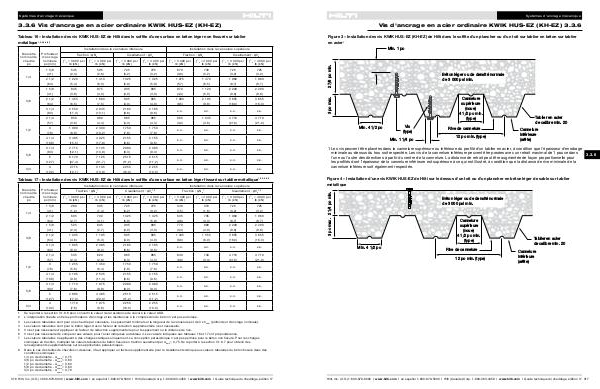

Figure 3 – Installation des vis KWIK HUS-EZ (KH-EZ) de Hilti dans le soffite d'un plancher ou d'un toit sur tablier en béton sur tablier
en acier 1
Min. 1 po
Béton léger ou de densité normale
de 3 000 psi min.
Cannelure
supérieure
(noue)
4 1/2 po min.
(type)
Min. 4 1/2 po
Vis
(type)
Min. 1 1/4 po
Rive de cannelure
12 po min. (type)
3.3.1
Tablier en acier
de calibre min. 20
Cannelure
inférieure
(arête)
1 Les vis peuvent être placées dans la cannelure supérieure ou inférieure du profilé d'un tablier en acier, à condition que l'épaisseur d'enrobage
minimale au-dessus du trou soit respectée. Les vis de la cannelure inférieure peuvent être posées avec un retrait maximal de 1 pouce dans
l'une ou l'autre des directions à partir du centre de la cannelure. La distance de retrait peut être augmentée de façon proportionnelle pour
les profilés dont l'épaisseur de la cannelure inférieure est supérieure à ce qui est illustré, à condition que la distance de rive minimale de la
cannelure inférieure soit également respectée.
Figure 4 – Installation d'une vis KWIK HUS-EZ de Hilti sur le dessus d'un toit ou d'un plancher en béton léger de sable sur tablier
métallique
Min. 4 1/2 po
Rive de cannelure
12 po min. (type)
3.3.3
3.3.4
3.3.5
3.3.6
3.3.7
3.3.8
3.3.9
3.3.7
Béton léger ou de densité normale
de 3 000 psi min.
Cannelure
supérieure
(noue)
4 1/2 po min.
(type)
3.3.2
3.3.7
3.3.7
Tablier en acier
de calibre min. 20
Cannelure
inférieure
(arête)
3.3.7
3.3.7
3.3.7
