Systèmes d'ancrage mécanique

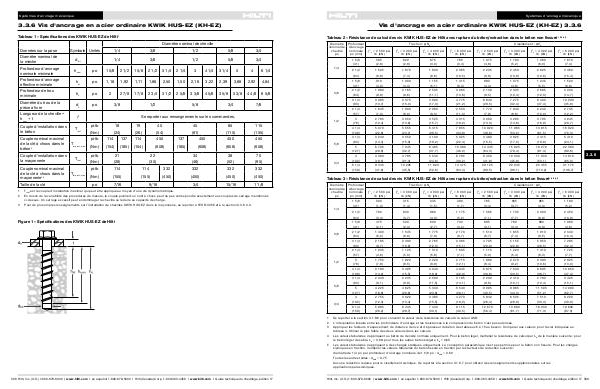

3.3.6 Vis d'ancrage en acier ordinaire KWIK HUS-EZ (KH-EZ)
Tableau 1 – Spécifications des KWIK HUS-EZ de Hilti 1
Diamètre nominal de cheville
Données sur la pose
Symbole Unités
1/4 3/8 1/2 5/8 3/4
1/4 3/8 1/2 5/8 3/4
Diamètre nominal de
la mèche d bit Profondeur d'ancrage
nominale minimale h nom po 1 5/8 2 1/2 1 5/8 2 1/2 3 1/4 2 1/4 3 4 1/4 3 1/4 5 4 6 1/4
Profondeur d'ancrage
effective minimale h ef po 1,18 1,92 1,11 1,86 2,50 1,50 2,16 3,22 2,39 3,88 2,92 4,84
Profondeur de trou
minimale h o po 2 2 7/8 1 7/8 2 3/4 3 1/2 2 5/8 3 3/8 4 5/8 3 5/8 5 3/8 4 4/8 6 5/8
Diamètre du trou de la
pièce à fixer d h po Longueur de la cheville =
h nom + t ℓ Couple d'installation dans
le béton T inst Couple nominal maximal
de la clé à chocs dans le
béton 2 T impact,max
Couple d'installation dans
la maçonnerie T inst
Couple nominal maximal
de la clé à chocs dans la
maçonnerie 2,3
Taille de la clé
T impact,max
3/8
1/2
5/8
3/4
7/8
Se reporter aux renseignements sur les commandes.
pi-lb
18
(Nm)
19
(24)
40
45
115
(26) (54) (115) (155)
pi-lb 114 137 114 450 137 450 450 450
(Nm) (154) (185) (154) (608) (185) (608) (608) (608)
38 70
pi-lb
21
(61)
85
22
34
(Nm) (28) (46) (52) (95)
pi-lb 114 114
(30)
332 332 332 332
(Nm) (155) (155) (450) (450) (450) (450)
po 7/16 3/4 15/16 1 1/8
9/16
1 T inst est le couple d'installation maximal qui peut être appliqué au moyen d'une clé dynamométrique.
2 En raison de la variabilité des procédures de mesure, le couple publié d'un outil à chocs peut ne pas correspondre exactement aux couples de serrage mentionnés
ci-dessus. Un serrage excessif peut endommager la cheville ou réduire sa capacité de charge.
3 Pour de plus amples renseignements sur l'installation de chevilles KWIK HUS-EZ dans la maçonnerie, se reporter à l'ESR-3056 et à la section 3.3.6.3.3.
Figure 1 – Spécifications des KWIK HUS-EZ de Hilti
