Systèmes d'ancrage mécanique
Vis d'ancrage en acier ordinaire KWIK HUS-EZ (KH-EZ) 3.3.6

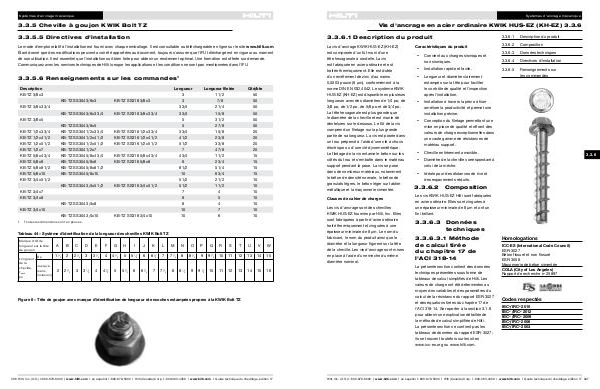

3.3.6.1 Description du produit
La vis d'ancrage KWIK HUS-EZ (KH‑EZ)
est composée d'un fût muni d'une
tête hexagonale à rondelle. La vis
est fabriquée en acier ordinaire et est
traitée thermiquement. Elle est dotée
d'un revêtement de zinc d'au moins
0,0003 pouce (8 μm), conformément à la
norme DIN EN ISO 4042. Le système KWIK
HUS-EZ (KH-EZ) est disponible en plusieurs
longueurs avec des diamètres de 1/4 po, de
3/8 po, de 1/2 po, de 5/8 po et de 3/4 po.
La tête hexagonale est plus grande que
le diamètre de la cheville et est munie de
dentelures sur le dessous. Le fût de la vis
comprend un filetage sur la plus grande
partie de sa longueur. La vis est posée dans
un trou prépercé à l'aide d'une clé à chocs
électrique ou d'une clé dynamométrique.
Le filetage de la vis entame le béton sur les
côtés du trou et s'emboîte dans le matériau
support pendant la pose. La vis se pose
dans de nombreux matériaux, notamment
le béton de densité normale, le béton de
granulats légers, le béton léger sur tablier
métallique et la maçonnerie cimentée.
Clauses de cahier de charges
Les vis d'ancrage sont des chevilles
KWIK HUS-EZ fournies par Hilti, Inc. Elles
sont fabriquées à partir d'acier ordinaire
traité thermiquement et zinguées à une
épaisseur minimale de 8 µm. Le nom du
fabricant, le nom du produit ainsi que le
diamètre et la longueur figurent sur la tête
de la cheville. Les vis d'ancrage sont mises
en place à l'aide d'une mèche du même
diamètre nominal.
Caractéristiques du produit
• Convient aux charges sismiques et
non sismiques.
• Installation rapide et facile.
• Longueur et diamètre clairement
estampés sur la tête pour faciliter
le contrôle de qualité et l'inspection
après l'installation.
3.3.6.1
Description du produit
3.3.6.2 Composition
3.3.6.3 Données techniques
3.3.6.4 Directives d'installation
3.3.6.5 R
enseignements sur
les commandes
• Installation à travers la pièce à fixer
améliore la productivité et permet une
installation précise.
3.3.1
3.3.2
• Conception du filetage permettant une
mise en place de qualité et offrant des
valeurs de charge exceptionnelles dans
une vaste gamme de résistances de
matériau support.
3.3.3
3.3.4
3.3.5
• Cheville entièrement amovible.
3.3.6
• Diamètre de la cheville correspondant à
celui de la mèche.
3.3.7
• Idéale pour des distances de rive et
des espacements réduits. 3.3.8
3.3.6.2 Composition 3.3.9
Les vis KWIK HUS-EZ Hilti sont fabriquées
en acier ordinaire. Elles sont zinguées à
une épaisseur minimale de 8 µm et ont un
fini brillant. 3.3.7
3.3.7
3.3.6.3 Données
techniques
3.3.6.3.1 Méthode
de calcul tirée
du chapitre 17 de
l'ACI 318-14
La présente section contient des données
techniques présentées sous forme de
tableaux de calcul simplifiés de Hilti. Les
valeurs de charge ont été déterminées au
moyen des variables et des paramètres du
calcul de la résistance du rapport ESR-3027
et des équations tirées du chapitre 17 de
l'ACI 318-14. Se reporter à la section 3.1.8
pour obtenir une explication détaillée de
la méthode de calcul simplifiée de Hilti.
La présente section ne contient pas les
tableaux de données du rapport ESR-3027;
ils se trouvent toutefois sur les sites
www.icc-es.org ou www.hilti.com.
3.3.7
Homologations 3.3.7
ICC-ES (International Code Council)
ESR-3027
Béton fissuré et non fissuré
ESR-3056
Maçonnerie de béton cimentée
COLA (City of Los Angeles)
Rapport de recherche n o 25897 3.3.7
3.3.7
Codes respectés
IBC ® /IRC ® 2015
IBC ® /IRC ® 2012
IBC ® /IRC ® 2009
IBC ® /IRC ® 2006
IBC ® /IRC ® 2003
