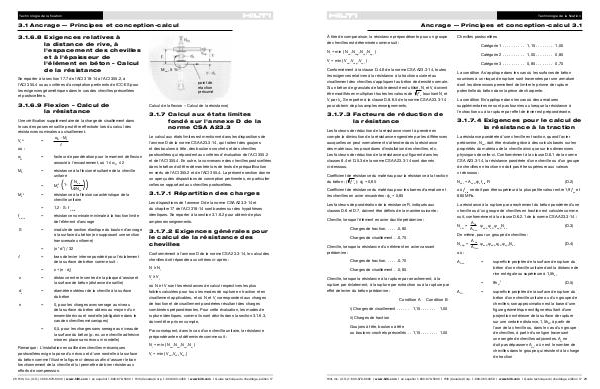

Technologie de la fixation Ancrage — Principes et conception-calcul 3.1 À titre de comparaison, la résistance prépondérante pour un groupe de chevilles est déterminée comme suit : N r = min | N sar ,N cbgr ,N cpr ,N agr | V r = min | V sar ,V cbgr ,V cpr | Conformément à la clause D.4.6 de la norme CSA A23.3-14, toutes les exigences relatives à la résistance à la traction axiale et au cisaillement des chevilles s'appliquent au béton de densité normale. Si un béton de granulats de faible densité est utilisé, N r et V r doivent être modifiés en multipliant toutes les valeurs de ƒ' c touchant N r et V r par λ a . Se reporter à la clause D.8.6.5 de la norme CSA A23.3-14 pour obtenir de plus amples renseignements. 3.1.7.3 Facteurs de réduction de la résistance Les facteurs de réduction de la résistance visent à prendre en compte la diminution de la résistance engendrée par les différences auxquelles on peut normalement s'attendre dans la résistance des matériaux, les procédures d'installation des chevilles, etc. Les facteurs de réduction de la résistance qui figurent dans les clauses 8.4 et D.5.3 de la norme CSA A23.3-14 sont donnés ci-dessous. Coefficient de résistance du matériau pour la résistance à la traction du béton : ( ƒ' c ): ф c = 0,65 Chevilles postscellées Catégorie 1 . . . . . . . . . . . 1,15 . . . . . . . 1,00 Catégorie 2 . . . . . . . . . . . 1,00 . . . . . . . . 0,85 Catégorie 3 . . . . . . . . . . . 0,85 . . . . . . . . 0,70 La condition A s'applique dans les cas où les surfaces de béton soumises à un risque de rupture sont traversées par une armature dont les dimensions permettent de limiter le prisme de rupture potentielle du béton dans la pièce de charpente. La condition B s'applique dans les cas où des armatures supplémentaires ne sont pas fournies ou lorsque la résistance à l'extraction ou à la rupture par effet de levier est prépondérante. 3.1.7.4 Exigences pour le calcul de la résistance à la traction La résistance pondérée d'une cheville en traction, quand l'acier prédomine, N sar , doit être évaluée grâce à des calculs basés sur les propriétés du matériau de la cheville ainsi que sur les dimensions physiques de celle-ci. Conformément à la clause D.6.1 de la norme CSA A23.3-14, la résistance pondérée d'une cheville ou d'un groupe de chevilles en traction ne doit pas être supérieure aux valeurs ci-dessous : N sar = A se,N ф s f uta R (D.2) Coefficient de résistance du matériau pour les barres d'armature et les chevilles en acier encastrées : ф s = 0,85 où ƒ uta ne doit pas être supérieur à la plus petite valeur entre 1,9ƒ ya et 860 MPa. Les facteurs de pondération de la résistance R, indiqués aux clauses D.6 et D.7, doivent être définis de la manière suivante : La résistance à la rupture par arrachement du béton pondérée d'une cheville ou d'un groupe de chevilles en traction est calculée comme suit, conformément à la clause D.6.2.1 de la norme CSA A23.3-14 : A Nc ψ ψ ψ N (D.3) N cbr = A Nco ed,N c,N cp,N br Cheville, lorsque l'élément en acier ductile prédomine : Charges de traction . . . . . 0,80 Charges de cisaillement . . 0,75 De même, pour un groupe de chevilles : N cbgr = Cheville, lorsque la résistance d'un élément en acier cassant prédomine : Charges de traction . . . . . 0,70 Charges de cisaillement . . 0,65 où : Cheville, lorsque la résistance à la rupture par arrachement, à la rupture par éclatement, à la rupture par extraction ou à la rupture par effet de levier du béton prédomine : Condition A Condition B i) Charges de cisaillement . . . . . . 1,15 . . . . . . . ii) Charges de traction 1,00 Goujons à tête, boulons à tête ou boulons-crochets préscellés . . . 1,15 . . . . . . . . 1,00 A Nc A Nco ψ ec,N ψ ed,N ψ c,N ψ cp,N N br (D.4) A Nco = superficie projetée de la surface de rupture du béton d'une cheville unitaire dont la distance de rive est égale ou supérieure à 1,5h ef = 9h ef2 (D.5) A Nc = superficie projetée de la surface de rupture du béton d'une cheville unitaire ou d'un groupe de chevilles; son approximation est la base d'une figure géométrique rectiligne résultant d'une projection extérieure de la surface de rupture sur une certaine distance, 1,5h ef , à partir de l'axe de la cheville ou, dans le cas d'un groupe de chevilles, à partir d'une ligne traversant une rangée de chevilles adjacentes. A N ne doit pas dépasser nA No , où n est le nombre de chevilles dans le groupe qui résistent à la charge de traction Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17 29
