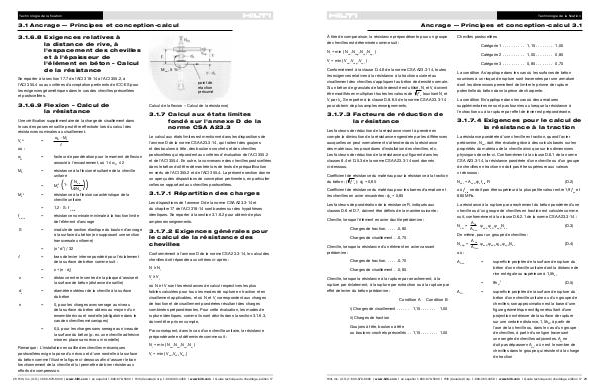

3.1 Ancrage — Principes et conception-calcul
3.1.6.8 Exigences relatives à
la distance de rive, à
l'espacement des chevilles
et à l'épaisseur de
l'élément en béton – Calcul
de la résistance
M um , 5 %
Se reporter à la section 17.7 de l'ACI 318-14 à l'ACI 355.2, à
l'ACI 355.4 ou aux critères d'acceptation pertinents de ICC-ES pour
les exigences géométriques dans le cas des chevilles préscellées
et postscellées.
3.1.6.9 Flexion – Calcul de
la résistance
Une vérification supplémentaire de la charge de cisaillement dans
le cas des poses en saillie peut être effectuée lors du calcul des
résistances nominales au cisaillement.
α M ⋅ M s
V sM
=
ℓ
où :
α M = facteur de pondération pour le moment de flexion
associé à l'encastrement, où 1 ≤ α M ≤ 2
M S = résistance à la flexion résultante de la cheville
unitaire
N ua
= M s0 1-
ФN sa
= résistance à la flexion caractéristique de la
cheville unitaire
M s
0
( (
))
= 1,2 · S · f u,min
f u,min = résistance nominale minimale à la traction limite
de l'élément d'ancrage
S = module de section élastique du boulon d'ancrage
à la surface du béton (en supposant une section
transversale uniforme)
=
ℓ = bras de levier interne pondéré pour l'éclatement
de la surface de béton comme suit :
=
(л * d 3 ) / 32
z + (n ⋅ d o )
z = distance entre le centre de la plaque d'assise et
la surface de béton (distance de saillie)
d o = diamètre extérieur de la cheville à la surface
du béton
n = 0, pour les charges avec serrage au niveau
de la surface du béton obtenu au moyen d'un
ensemble écrou et rondelle (obligatoire dans le
cas des chevilles mécaniques)
= 0,5, pour les charges sans serrage au niveau de
la surface du béton (p. ex. une cheville adhésive
mise en place sans écrou ni rondelle)
Remarque : L'installation en saillie des chevilles mécaniques
postscellées exige la pose d'un écrou et d'une rondelle à la surface
du béton comme l'illustre la figure ci-dessous afin d'assurer le bon
fonctionnement de la cheville et lui permettre de bien résister aux
efforts de compression.
point de
réaction
présumé
Calcul de la flexion – Calcul de la résistance)
3.1.7 Calcul aux états limites
fondé sur l'annexe D de la
norme CSA A23.3
Le calcul aux états limites est mentionné dans les dispositions de
l'annexe D de la norme CSA A23.3-14, qui traitent des goujons
et des boulons à tête, des boulons-crochets et des chevilles
postscellées qui répondent aux critères d'évaluation de l'ACI 355.2
et de l'ACI 355.4. En outre, la convenance des chevilles postscellées
dans le béton doit être démontrée lors de tests de préqualification
en vertu de l'ACI 355.2 et de l'ACI 355.4. La présente section donne
un aperçu des dispositions de conception pertinentes, en particulier
celles se rapportant aux chevilles postscellées.
3.1.7.1 Répartition des charges
Les dispositions de l'annexe D de la norme CSA A23.3-14 et
du chapitre 17 de l'ACI 318-14 sont basées sur des hypothèses
identiques. Se reporter à la section 3.1.6.2 pour obtenir de plus
amples renseignements.
3.1.7.2 Exigences générales pour
le calcul de la résistance des
chevilles
Conformément à l'annexe D de la norme CSA 23.3‑14, le calcul des
chevilles doit répondre aux critères ci-après :
N r ≥ N f
V r ≥ V f
où N r et V r sont les résistances de calcul respectives les plus
faibles calculées pour tous les modes de rupture en traction et en
cisaillement applicables, et où N f et V f correspondent aux charges
de traction et de cisaillement pondérées résultant des charges
combinées prépondérantes. Pour cette évaluation, les modes de
rupture identiques, comme ils sont décrits dans la section 3.1.6.3,
doivent être pris en compte.
Par conséquent, dans le cas d'une cheville unitaire, la résistance
prépondérante est déterminée comme suit :
N r = min | N sar ,N cbr ,N cpr ,N ar |
V r = min | V sar ,V cbr ,V cpr |
