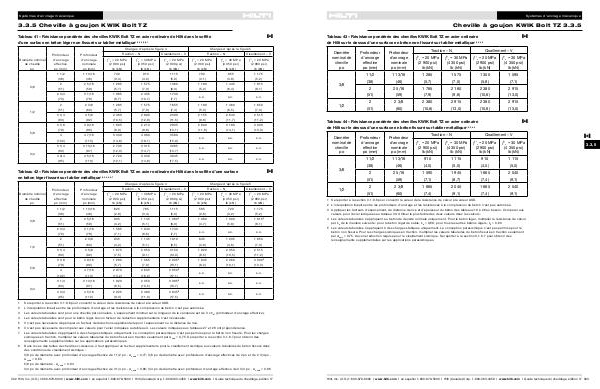

Systèmes d'ancrage mécanique
Cheville à goujon KWIK Bolt TZ 3.3.5
Tableau 43 – Résistance pondérée des chevilles KWIK Bolt TZ en acier ordinaire
de Hilti sur le dessus d'une surface en béton non fissuré sur tablier métallique 1,2,3,4,5
Diamètre
nominal de
cheville
po
3/8
1/2
c
Cisaillement – V r
Traction – N r
Profondeur
d'ancrage
effective
po (mm) Profondeur
d'ancrage
nominale
po (mm) ƒ' c = 20 MPa
(2 900 psi)
lb (kN) ƒ' c = 30 MPa
(4 350 psi)
lb (kN) ƒ' c = 20 MPa
(2 900 psi)
lb (kN) ƒ' c = 30 MPa
(4 350 psi)
lb (kN)
1 1/2 1 13/16 1 285 1 575 1 300 1 595
(38) (46) (5,7) (7,0) (5,8) (7,1)
2 915
2 2 5/16 1 765 2 160 2 380 (51) (59) (7,9) (9,6) (10,6) (13,0)
2 2 3/8 2 380 2 915 2 380 2 915
(51) (60) (10,6) (13,0) (10,6) (13,0)
Tableau 44 – Résistance pondérée des chevilles KWIK Bolt TZ en acier ordinaire
de Hilti sur le dessus d'une surface en béton fissuré sur tablier métallique 1,2,3,4,5
Diamètre
nominal de
cheville
po
3/8
1/2
Traction – N r
3.3.1
3.3.2
c
Cisaillement – V r
Profondeur
d'ancrage
effective
po (mm) Profondeur
d'ancrage
nominale
po (mm) ƒ' c = 20 MPa
(2 900 psi)
lb (kN) ƒ' c = 30 MPa
(4 350 psi)
lb (kN) ƒ' c = 20 MPa
(2 900 psi)
lb (kN) ƒ' c = 30 MPa
(4 350 psi)
lb (kN)
1 1/2 1 13/16 910 1 115 910 1 115
(38) (46) (4,0) (5,0) (4,0) (5,0)
2 2 5/16 1 590 1 945 1 665 2 040
(51) (59) (7,1) (8,7) (7,4) (9,1)
2 2 3/8 1 665 2 040 1 665 2 040
(51) (60) (7,4) (9,1) (7,4) (9,1)
1 Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD.
2 L'interpolation linéaire entre les profondeurs d'ancrage et les résistances à la compression du béton n'est pas autorisée.
3 Appliquer les facteurs d'espacement, de distance de rive et d'épaisseur du béton des tableaux 19 à 26 au besoin. Comparer aux
valeurs pour l'acier indiquées au tableau 33. Utiliser la plus faible des deux valeurs dans les calculs.
4 Les valeurs tabulaires s'appliquent au béton de densité normale uniquement. Pour le béton léger, multiplier la résistance de calcul
par λ a de la manière suivante : pour le béton léger de sable, λ a = 0,68; pour tous les autres bétons légers, λ a = 0,60
5 Les valeurs tabulaires s'appliquent à des charges statiques uniquement. La conception parasismique n'est pas permise pour le
béton non fissuré. Pour les charges sismiques en traction, multiplier les valeurs tabulaires du béton fissuré en traction seulement
par α seis = 0,75. Aucune réduction requise pour le cisaillement sismique. Se reporter à la section 3.1.8.7 pour obtenir des
renseignements supplémentaires sur les applications parasismiques.
3.3.3
3.3.4
c
3.3.5
3.3.6
3.3.7
3.3.8
3.3.9
3.3.9
3.3.9
3.3.9
3.3.9
3.3.9
3.3.9
Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17 303
