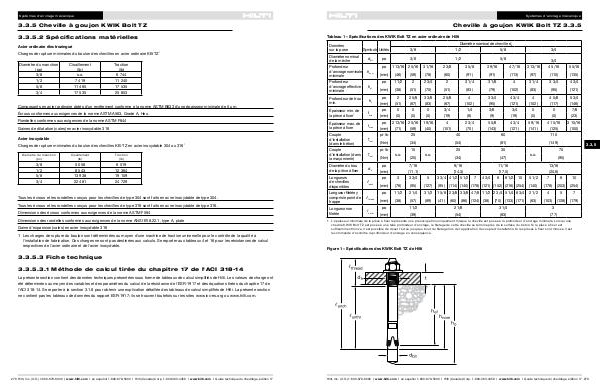

Systèmes d'ancrage mécanique
3.3.5 Cheville à goujon KWIK Bolt TZ
3.3.5.2 Spécifications matérielles
Acier ordinaire électrozingué
Charges de rupture minimales du boulon des chevilles en acier ordinaire KB-TZ
Diamètre du manchon
(po)
3/8
1/2
5/8
3/4
Cisaillement
(lb)
s.o.
7 419
11 465
17 535
1
Traction
(lb)
6 744
11 240
17 535
25 853
Composants en acier ordinaire dotés d'un revêtement conforme à la norme ASTM B633 d'une épaisseur minimale de 5 µm.
Écrous conformes aux exigences de la norme ASTM A563, Grade A, Hex.
Rondelles conformes aux exigences de la norme ASTM F844
Gaines de dilatation (cales) en acier inoxydable 316
Acier inoxydable
Charges de rupture minimales du boulon des chevilles KB-TZ en acier inoxydable 304 ou 316
Diamètre du manchon
(po) Cisaillement
(lb) Traction
(lb)
3/8
1/2
5/8
3/4 5 058
8 543
13 938
22 481 6 519
12 364
19 109
24 729
1
Tous les écrous et les rondelles conçus pour les chevilles de type 304 sont faits en acier inoxydable de type 304.
Tous les écrous et les rondelles conçus pour les chevilles de type 316 sont faits en acier inoxydable de type 316.
Dimensions des écrous conformes aux exigences de la norme ASTM F594
Dimensions des rondelles conformes aux exigences de la norme ANSI B18.22.1, type A, plate
Gaine d'expansion (cales) en acier inoxydable 316
1 Les charges de rupture du boulon sont déterminées au moyen d'une machine de traction universelle pour le contrôle de la qualité à
l'installation de fabrication. Ces charges ne sont pas destinées aux calculs. Se reporter aux tableaux 4 et 16 pour les résistances de calcul
respectives de l'acier ordinaire et de l'acier inoxydable.
3.3.5.3 Fiche technique
3.3.5.3.1 Méthode de calcul tirée du chapitre 17 de l'ACI 318-14
La présente section contient des données techniques présentées sous forme de tableaux de calcul simplifiés de Hilti. Les valeurs de charge ont
été déterminées au moyen des variables et des paramètres du calcul de la résistance de l'ESR-1917 et des équations tirées du chapitre 17 de
l'ACI 318-14. Se reporter à la section 3.1.8 pour obtenir une explication détaillée des tableaux de calcul simplifiés de Hilti. La présente section
ne contient pas les tableaux de données du rapport ESR-1917; ils se trouvent toutefois sur les sites www.icc-es.org ou www.hilti.com.
