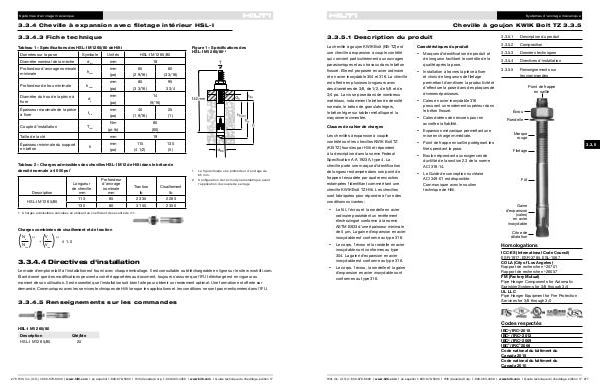

Systèmes d'ancrage mécanique
Cheville à goujon KWIK Bolt TZ 3.3.5
3.3.5.1 Description du produit
La cheville à goujon KWIK Bolt (KB-TZ) est
une cheville à expansion à couple contrôlé
qui convient particulièrement aux ouvrages
parasismiques et aux travaux dans le béton
fissuré. Elle est proposée en acier ordinaire
et en acier inoxydable 304 et 316. La cheville
est offerte en plusieurs longueurs avec
des diamètres de 3/8, de 1/2, de 5/8 et de
3/4 po. La vis se pose dans de nombreux
matériaux, notamment le béton de densité
normale, le béton de granulats légers,
le béton léger sur tablier métallique et la
maçonnerie cimentée.
Clauses de cahier de charges
Les chevilles à expansion à couple
contrôlé sont les chevilles KWIK Bolt TZ
(KB-TZ) fournies par Hilti et répondent
à la description dans la norme Federal
Specification A-A 1923A, type 4. La
cheville porte une marque d'identification
de longueur estampée dans son point de
frappe et encadrée par quatre encoches
estampées l'identifiant comme étant une
cheville KWIK Bolt TZ Hilti. Les chevilles
sont fabriquées pour répondre à l'une des
conditions suivantes :
• Le fût, l'écrou et la rondelle en acier
ordinaire possèdent un revêtement
électrozingué conforme à la norme
ASTM B633 d'une épaisseur minimale
de 5 µm. La gaine d'expansion en acier
inoxydable est conforme au type 316.
• Le corps, l'écrou et la rondelle en acier
inoxydable sont conformes au type
304. La gaine d'expansion en acier
inoxydable est conforme au type 316.
• Le corps, l'écrou, la rondelle et la gaine
d'expansion en acier inoxydable sont
conformes au type 316.
3.3.5.1
Description du produit
Caractéristiques du produit 3.3.5.2 Composition
• Marques d'identification de produit et
de longueur facilitant le contrôle de la
qualité après la pose. 3.3.5.3 Données techniques
3.3.5.4 Directives d'installation
• Installation à travers la pièce à fixer
et choix de longueurs de filetage
permettant d'améliorer la productivité et
d'effectuer la pose dans des plaques de
diverses épaisseurs.
• Cales en acier inoxydable 316
procurant un rendement supérieur dans
le béton fissuré.
• Cales dotées de nervures pour en
accroître la fiabilité.
• Expansion mécanique permettant une
mise en charge immédiate.
• Point de frappe en saillie protégeant les
filets pendant la pose.
• Boulon répondant aux exigences de
ductilité de la section 2.3 de la norme
ACI 318-14.
• Le Guide de conception nucléaire
ACI 349-01 est disponible.
Communiquer avec le soutien
technique de Hilti.
3.3.5.5 Renseignements sur
les commandes
Point de frappe
en saillie
3.3.1
Écrou
Rondelle
Marque
rouge
3.3.2
3.3.3
3.3.4
3.3.5
Filetage
3.3.6
3.3.7
Fût
3.3.8
3.3.9
3.3.9
Gaine
d'expansion
(cales)
en acier
inoxydable
3.3.9
3.3.9
Cône de
dilatation 3.3.9
Homologations 3.3.9
ICC-ES (International Code Council)
ESR-1917, ESR-3785, ESL-1067
COLA (City of Los Angeles)
Rapport de recherche n o 25701
Rapport de recherche n o 26057
FM (Factory Mutual)
Pipe Hanger Components for Automatic
Sprinkler Systems for 3/8 through 3/4
UL LLC
Pipe Hanger Equipment for Fire Protection
Services for 3/8 through 3/4
3.3.9
Codes respectés
IBC ® /IRC ® 2015
IBC ® /IRC ® 2012
IBC ® /IRC ® 2009
IBC ® /IRC ® 2006
Code national du bâtiment du
Canada 2015
Code national du bâtiment du
Canada 2010
