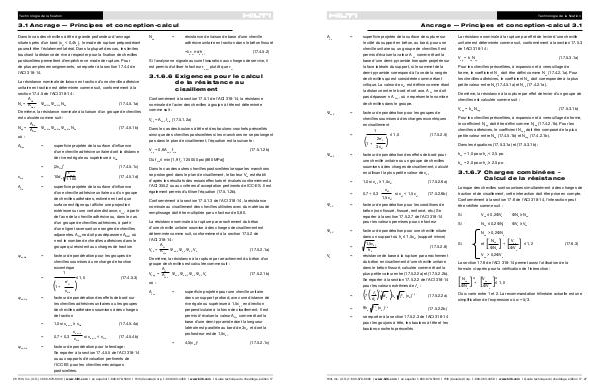

Technologie de la fixation
3.1 Ancrage — Principes et conception-calcul
Dans le cas des chevilles à tête à grande profondeur d'ancrage
situées près d'un bord (c a1 < 0,4h ef ), le mode de rupture prépondérant
pourrait être l'éclatement latéral. Dans la plupart des cas, les limites
touchant la distance de rive à respecter pour la fixation de chevilles
postscellées permettent d'empêcher ce mode de rupture. Pour
de plus amples renseignements, se reporter à la section 17.4.4 de
l'ACI 318-14.
La résistance nominale de liaison en traction d'une cheville adhésive
unitaire en traction est déterminée comme suit, conformément à la
section 17.4.5 de l'ACI 318-14 :
A Na
Ψ ed,Na Ψ cp,Na N ba (17.4.5.1a)
N a = A
Nao
De même, la résistance nominale à la liaison d'un groupe de chevilles
est calculée comme suit :
A Na
Ψ ec,Na Ψ ed,Na Ψ cp,Na N ba (17.4.5.1b)
N ag = A
Nao
où :
A Nao = superficie projetée de la surface d'influence
d'une cheville adhésive unitaire dont la distance
de rive est égale ou supérieure à c Na
= (2c Na )
(17.4.5.1c)
2
τ uncr
1 100
c Na = 10d a
A Na = superficie projetée de la surface d'influence
d'une cheville adhésive unitaire ou d'un groupe
de chevilles adhésives, estimée en tant que
surface rectiligne qui affiche une projection
extérieure sur une certaine distance, c Na , à partir
de l'axe de la cheville adhésive ou, dans le cas
d'un groupe de chevilles adhésives, à partir
d'une ligne traversant une rangée de chevilles
adjacentes. A Na ne doit pas dépasser nA Nao , où
n est le nombre de chevilles adhésives dans le
groupe qui résistent aux charges de traction
ψ ec,Na
(17.4.5.1d)
= facteur de pondération pour les groupes de
chevilles soumises à une charge de traction
excentrique
1
≤ 1,0 (17.4.5.3)
=
e' N
1 +
c Na
(
)
ψ ed,Na = facteur de pondération des effets de bord sur
les chevilles adhésives unitaires ou les groupes
de chevilles adhésives soumises à des charges
de traction
= 1,0 si c a,min ≥ c Na (17.4.5.4a)
= 0,7 + 0,3
c a,min
c Na
si c a,min < c Na
=
N ba
résistance de liaison de base d'une cheville
adhésive unitaire en traction dans le béton fissuré
=λ a τ cr πd a h ef
Si l'analyse ne signale aucune fissuration aux charges de service, il
est permis d'utiliser le facteur τ uncr plutôt que τ cr
3.1.6.6 Exigences pour le calcul
de la résistance au
cisaillement
Conformément à la section 17.5.1 de l'ACI 318-14, la résistance
nominale de l'acier des chevilles à goujon à tête est déterminée
comme suit :
V sa = A se,V f uta (17.5.1.2a)
Dans le cas des boulons à tête et des boulons-crochets préscellés
ainsi que des chevilles postscellées si les manchons ne se prolongent
pas dans le plan de cisaillement, l'équation est la suivante :
V sa = 0,6A se,V f uta (17.5.1.2b)
Où f uta ≤ min [1,9 f y , 125 000 psi (860 MPa)]
Dans le cas des autres chevilles postscellées lorsque les manchons
se prolongent dans le plan de cisaillement, le facteur V sa est établi
d'après les résultats des essais effectués et évalués conformément à
l'ACI 355.2 ou aux critères d'acceptation pertinents de ICC-ES. Il est
également permis d'utiliser l'équation (17.5.1.2b).
Conformément à la section 17.5.1.3 de l'ACI 318-14, la résistance
nominale au cisaillement des chevilles utilisées avec du matériau de
remplissage doit être multipliée par un facteur de 0,80.
La résistance nominale à la rupture par arrachement du béton
d'une cheville unitaire soumise à des charges de cisaillement est
déterminée comme suit, conformément à la section 17.5.2 de
l'ACI 318-14 :
A Vc
Ψ ed,V Ψ c,V Ψ h,V V b (17.5.2.1a)
V cb = A
Vco
De même, la résistance à la rupture par arrachement du béton d'un
groupe de chevilles est calculée comme suit :
A Vc
Ψ ec,V Ψ ed,V Ψ c,V Ψ h,V V b (17.5.2.1b)
V cbg = A
Vco
où :
A Vco = superficie projetée pour une cheville unitaire
dans un support profond, avec une distance de
rive égale ou supérieure à 1,5c a1 en direction
perpendiculaire à la force de cisaillement. Il est
permis d'évaluer la valeur A Vco comme étant la
base d'une demi-pyramide dont la longueur
latérale est parallèle au bord de 3c a1 et dont la
profondeur est de 1,5c a1.
= 4,5(c a1 ) 2
(17.4.5.4b)
ψ cp,Na
= facteur de pondération pour le fendage :
Se reporter à la section 17.4.5.5 de l'ACI 318‑14
ou aux rapports d'évaluation pertinents de
l'ICC‑ES pour les chevilles mécaniques
postscellées.
(17.4.5.2)
(17.5.2.1c)
