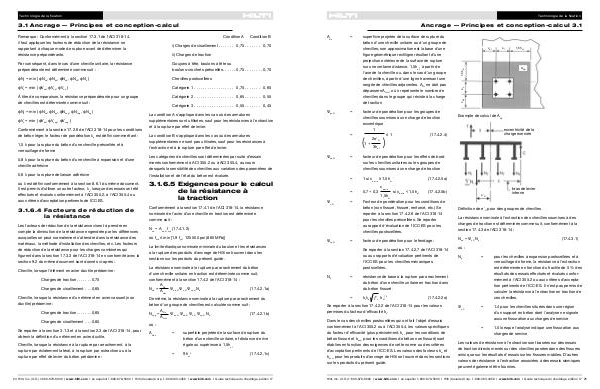

Technologie de la fixation
Ancrage — Principes et conception-calcul 3.1
Ψ ec,N
= superficie projetée de la surface de rupture du
béton d'une cheville unitaire ou d'un groupe de
chevilles; son approximation est la base d'une
figure géométrique rectiligne résultant d'une
projection extérieure de la surface de rupture
sur une certaine distance, 1,5h ef , à partir de
l'axe de la cheville ou, dans le cas d'un groupe
de chevilles, à partir d'une ligne traversant une
rangée de chevilles adjacentes. A Nc ne doit pas
dépasser nA Nco , où n représente le nombre de
chevilles dans le groupe qui résiste à la charge
de traction
= facteur de pondération pour les groupes de
chevilles soumises à une charge de traction
=
excentrique
1
(
1 +
2e' N
3h ef
)
≤ 1
= facteur de pondération pour les effets de bord
sur les chevilles unitaires ou les groupes de
chevilles soumises à une charge de traction
=
1 si c a,min ≥ 1,5h ef
=
0,7 + 0,3
Ψ c,N = Facteur de pondération pour les conditions de
béton (non fissuré, fissuré, renforcé, etc.) Se
reporter à la section 17.4.2.6 de l'ACI 318‑14
pour les chevilles préscellées. Se reporter
au rapport d'évaluation de l'ICC-ES pour les
chevilles postscellées.
Ψ cp,N
=
1,5h ef
1,5h ef
Exemple de calcul de A Nc
excentricité de la
charge exercée
(17.4.2.5a)
si c a,min < 1,5h ef
(17.4.2.5b)
facteur de pondération pour le fendage :
Se reporter à la section 17.4.2.7 de l'ACI 318‑14
ou aux rapports d'évaluation pertinents de
l'ICC‑ES pour les chevilles mécaniques
postscellées.
N b = résistance de base à la rupture par arrachement
du béton d'une cheville unitaire en traction dans
du béton fissuré
= k c λ a
ƒ' c h ef1,5
s 1
A Nc
(17.4.2.4)
Ψ ed,N
c a,min
c a,1
A Nc
e' N
Définition de e' N pour des groupes de chevilles
La résistance nominale à l'extraction des chevilles soumises à des
charges de traction est déterminée comme suit, conformément à la
section 17.4.3 de l'ACI 318-14 :
N pn = Ψ c,P N p
Dans le cas des chevilles postscellées qui ont fait l'objet d'essais
conformément à l'ACI 355.2 ou à l'ACI 355.4, les valeurs spécifiques
du facteur d'efficacité (plus précisément, k cr pour les conditions de
béton fissuré et k uncr pour les conditions de béton non fissuré) sont
établies en fonction des exigences de cette norme ou des critères
d'acceptation pertinents de l'ICC-ES. Les valeurs des facteurs k cr et
k uncr pour les produits d'ancrage de Hilti se trouvent dans les sections
sur les produits du présent guide.
(17.4.3.1)
où :
N p = pour les chevilles à expansion postscellées et à
verrouillage de forme, la résistance à l'extraction
est déterminée en fonction du fractile de 5 % des
résultats des essais effectués et évalués confor-
mément à l'ACI 355.2 ou aux critères d'accepta-
tion pertinents de l'ICC-ES. Il n'est pas permis de
calculer la résistance à l'extraction en traction de
ces chevilles.
Ψ c,P = 1.4 pour les chevilles situées dans une région
d'un support en béton dont l'analyse ne signale
aucune fissuration aux charges de service
= 1.0 lorsque l'analyse indique une fissuration aux
charges de service
(17.4.2.2a)
Se reporter à la section 17.4.2.2 de l'ACI 318-14 pour les valeurs
permises du facteur d'efficacité k c .
bras de levier
interne
Les valeurs de résistance à l'extraction sont basées sur des essais
de traction directs menés sur des chevilles posées dans des fissures
ainsi que sur les résultats d'essais sur les fissures mobiles. D'autres
valeurs de résistance à l'extraction associées à des essais sismiques
peuvent également être fournies.
