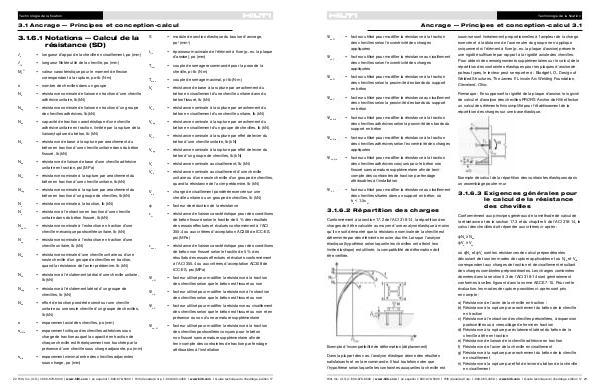

Technologie de la fixation
3.1 Ancrage — Principes et conception-calcul
3.1.6.1 Notations — Calcul de la
résistance (SD)
ℓ e
= longueur d'appui de la cheville en cisaillement, po (mm)
S = module de section élastique du boulon d'ancrage,
po 3 (mm 3 )
t fix = épaisseur maximale de l'élément à fixer (p. ex. la plaque
d'assise), po (mm)
T inst = couple de serrage recommandé pour la pose de la
cheville, pi-lb (N·m)
T max = couple de serrage maximal, pi-lb (N·m)
V b = résistance de base à la rupture par arrachement du
béton en cisaillement d'une cheville unitaire dans du
béton fissuré, lb (kN)
ℓ th = longueur filetée utile de la cheville, po (mm) M s = valeur caractéristique pour le moment de flexion
correspondant à la rupture, po-lb (N·m) n = nombre de chevilles dans un groupe N a = résistance nominale de liaison en traction d'une cheville
adhésive unitaire, lb (kN) N ag = résistance nominale de liaison en traction d'un groupe
de chevilles adhésives, lb (kN) V cb = résistance nominale à la rupture par arrachement du
béton en cisaillement d'une cheville unitaire, lb (kN)
N ao = capacité de traction caractéristique d'une cheville
adhésive unitaire en traction, limitée par la rupture de la
liaison/rupture du béton, lb (kN) V cbg = résistance nominale à la rupture par arrachement du
béton en cisaillement d'un groupe de chevilles, lb (kN)
N b = résistance de base à la rupture par arrachement du
béton en traction d'une cheville unitaire dans du béton
fissuré, lb (kN) V cp = résistance nominale à la rupture par effet de levier du
béton d'une cheville unitaire, lb (kN)
V cpg = résistance nominale à la rupture par effet de levier du
béton d'un groupe de chevilles, lb (kN)
V n = résistance nominale au cisaillement, lb (kN)
V sa = résistance nominale au cisaillement d'une cheville
unitaire ou d'une seule cheville d'un groupe de chevilles,
quand la résistance de l'acier prédomine, lb (kN)
V ua = charge de cisaillement pondérée exercée sur une
cheville unitaire ou un groupe de chevilles, lb (kN)
ф = facteur de réduction de la résistance
τ cr = résistance de liaison caractéristique pour des conditions
de béton fissuré selon le fractile de 5 % des résultats
des essais effectués et évalués conformément à l'ACI
355.4 ou aux critères d'acceptation AC308 de ICC-ES,
psi (MPa)
τ uncr = résistance de liaison caractéristique pour des conditions
de béton non fissuré selon le fractile de 5 % des
résultats des essais effectués et évalués conformément
à l'ACI 355.4 ou aux critères d'acceptation AC308 de
ICC-ES, psi (MPa)
O
N ba = résistance de liaison de base d'une cheville adhésive
unitaire en traction, psi (MPa) N cb = résistance nominale à la rupture par arrachement du
béton en traction d'une cheville unitaire, lb (kN) N cbg = résistance nominale à la rupture par arrachement du
béton en traction d'un groupe de chevilles, lb (kN) N n = résistance nominale à la traction, lb (kN) N p = résistance à l'extraction en traction d'une cheville
unitaire dans du béton fissuré, lb (kN) N pn,f'c = résistance nominale à l'extraction en traction d'une
cheville mécanique postscellée unitaire, lb (kN) N pn = résistance nominale à l'extraction en traction d'une
cheville unitaire, lb (kN) N sa = résistance nominale d'une cheville unitaire ou d'une
seule cheville d'un groupe de chevilles en traction,
quand la résistance de l'acier prédomine, lb (kN) N sb = résistance à l'éclatement latéral d'une cheville unitaire,
lb (kN) Ψ c,N N sbg = résistance à l'éclatement latéral d'un groupe de
chevilles, lb (kN) = facteur utilisé pour modifier la résistance à la traction
des chevilles selon que le béton est fissuré ou non
Ψ c,p N ua = effort de traction pondéré exercé sur une cheville
unitaire ou une seule cheville d'un groupe de chevilles,
lb (kN) = facteur utilisé pour modifier la résistance à l'extraction
des chevilles selon que le béton est fissuré ou non
Ψ c,V s = espacement axial des chevilles, po (mm) = facteur utilisé pour modifier la résistance au cisaillement
des chevilles selon que le béton est fissuré ou non et en
présence ou non d'une armature supplémentaire
s cr,Na = espacement critique des chevilles adhésives sous
charge de traction auquel la capacité en traction de
chaque cheville est théoriquement non touchée par la
présence d'une cheville sous charge adjacente, po (mm) Ψ cp,N = facteur utilisé pour modifier la résistance à la traction
des chevilles postscellées conçues pour le béton
non fissuré sans armature supplémentaire afin de
tenir compte des contraintes de traction par fendage
attribuables à l'installation
s min = espacement minimal entre des chevilles adjacentes
sous charge, po (mm)
