Systèmes d'ancrage adhésif

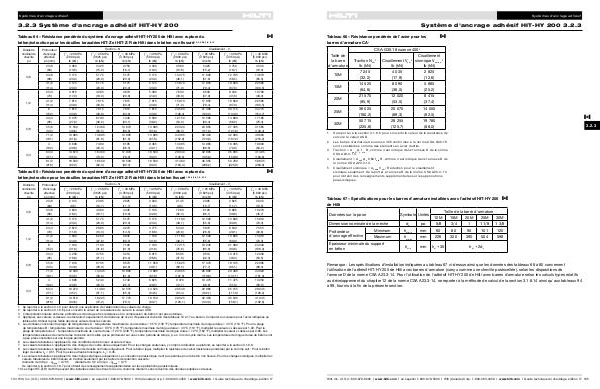

Système d'ancrage adhésif HIT-HY 200 3.2.3
Tableau 66 – Résistance pondérée de l'acier pour les
barres d'armature CA 1
c
CSA-G30.18 nuance 400 2
Taille de
la barre
d'armature
10M
15M
20M
25M
30M
1
2
3
4
5
Traction N sar3
lb (kN)
Cisaillement
Cisaillement V sar4 sismique V sar,eq 5
lb (kN)
lb (kN)
7 245 4 035 (32,2) (17,9)
2 825
(12,6)
14 525 8 090 5 665
(64,6) (36,0) (25,2)
21 570 12 020 8 415
(95,9) (53,5) (37,4)
36 025 20 070 14 050
(160,2) (89,3) (62,5)
50 715 28 255 19 780
(225,6) (125,7) (88,0)
c
3.2.3
Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de
calcul à la valeur ASD.
Les barres d'armature de nuance 400 conformes à la norme CSA-G30.18
sont considérées comme des éléments en acier ductile.
Traction = A se,N ф s f uta R, comme il est indiqué dans l'annexe D de la norme
CSA A23.3-14.
Cisaillement = A se,V ф s 0,60 f uta R, comme il est indiqué dans l'annexe D de
la norme CSA A23.3-14.
Cisaillement sismique = α V,seis V sar : Réduction pour le cisaillement
sismique seulement. Se reporter à l'annexe D de la norme CSA A23.3-14
pour obtenir des renseignements supplémentaires sur les applications
parasismiques.
Tableau 67 – Spécifications pour les barres d'armature installées avec l'adhésif HIT-HY 200 c
de Hilti
Données sur la pose
Symbole Unités
Dimension nominale de la mèche
Profondeur
d'ancrage effective
Taille de la barre d'armature
10M 15M 20M 25M 30M
5/8 3/4 1 1 1/8 1 3/8
80 90 101 120
320 390 504 598
d o po Minimum h ef,min mm 60
Maximum h ef,max mm 226
h min mm h ef + 30
Épaisseur minimale du support
en béton
h ef + 2d o
Remarque : Les spécifications d'installation indiquées au tableau 67 ci-dessus ainsi que les données des tableaux 66 à 80 concernent
l'utilisation de l'adhésif HIT-HY 200 de Hilti avec barres d'armature (conçu comme une cheville postscellée), selon les dispositions de
l'annexe D de la norme CSA A23.3-14. Pour l'utilisation de l'adhésif HIT-HY 200 de Hilti avec barres d'armature selon les calculs types relatifs
au développement du chapitre 12 de la norme CSA A23.3-14, se reporter à la méthode de calcul de la section 3.1.8.14 ainsi qu'aux tableaux 94
à 98, fournis à la fin de la présente section.
