3.0 Système de supports modulaires
3,1.2 Tableaux de charge de poutre et de colonne MT
Guide technique sur les systèmes de modulaires, 2e édition

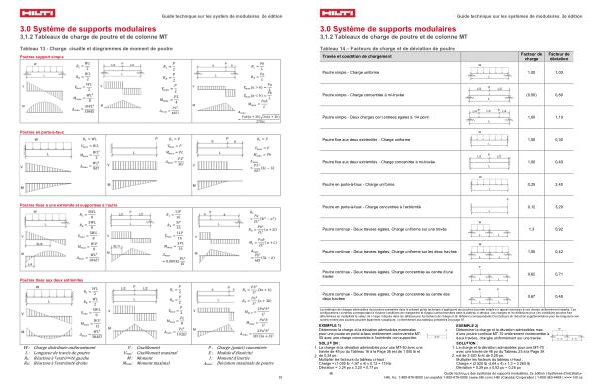

Tableau 14 – Facteurs de charge et de déviation de poutre Travée et condition de chargement
Facteur de charge
Facteur de déviation
Poutre simple- Charge uniforme 1,00 1,00
Poutre simple- Charge concentrée à mi-travée( 0,50) 0,80
Poutre simple- Deux charges concentrées égales à 1 / 4 point 1,00 1,10
Poutre fixe aux deux extrémités- Charge uniforme 1,50 0,30
Poutre fixe aux deux extrémités- Charge concentrée à mi-travée 1,00 0,40
Poutre en porte-à-faux- Charge uniforme 0,25 2,40
Poutre en porte-à-faux- Charge concentrée à l’ extrémité 0,12 3,20
Poutre continue- Deux travées égales, Charge uniforme sur une travée 1,3 0,92
Poutre continue- Deux travées égales, Charge uniforme sur les deux travées 1,00 0,42
Poutre continue- Deux travées égales, Charge concentrée au centre d’ une travée
0,62 0,71
Poutre continue- Deux travées égales, Charge concentrée au centre des deux travées
0,67 0,48
Les tableaux de charges admissibles des poutres présentés dans le présent guide technique s’ appliquent aux poutres à portée simple sur appuis soumises à une charge uniformément répartie. Les configurations courantes correspondant à d’ autres conditions de chargement et d’ appui sont présentées dans le tableau ci-dessus. Les charges et les déflexions pour ces conditions peuvent être déterminées en multipliant la valeur de charge indiquée dans les tableaux par les facteurs de charge et de déflexion correspondants. Des facteurs de réduction supplémentaires pour les longueurs non contreventées des poutres peuvent également s’ appliquer, conformément aux tableaux présentés à la page 67.
EXEMPLE 1) EXEMPLE 2) Déterminer la charge et la déviation admissibles maximales
Déterminer la charge et la déviation admissibles max. pour une poutre en porte-à-faux entièrement contreventée MT- d’ une poutre continue MT‐70 entièrement contreventée à
50 avec une charge concentrée à l’ extrémité non supportée. deux travées, chargée uniformément sur une travée.
SOLUTION: SOLUTION: 1. La charge et la déviation admissibles pour une MT-50 avec une
1. La charge et la déviation admissibles pour une MT-70 travée de 48 po du Tableau 16 à la Page 36 est de 1 000 lb et avec une travée de 48 po du Tableau 25 à la Page 39
2. de 0,24 po. 2. est de 2 520 lb et de 0,28 po.
Multiplier les facteurs du tableau ci-haut: Multiplier les facteurs du tableau ci-haut:
Charge =( 1 000 lb-1,97 x 4) x 0,12 = 119 lb Charge =( 2 520 lb-2,64 x 4) x 1,3 = 3 260 lb
Déviation = 0,24 po x 3,20 = 0,77 po
Déviation = 0,28 po x 0,92 po = 0,26 po
