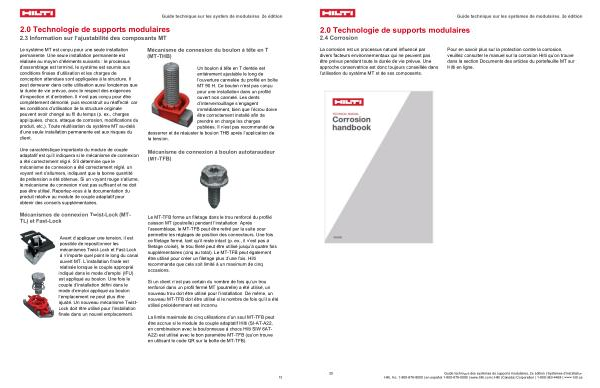

2.0 Technologie de supports modulaires
2.3 Information sur l’ ajustabilité des composants MT
Guide technique sur les systèm de modulaires, 2e édition
Le système MT est conçu pour une seule installation permanente. Une seule installation permanente est réalisée au moyen d’ éléments suivants: le processus d’ assemblage est terminé, le système est soumis aux conditions finales d’ utilisation et les charges de conception attendues sont appliquées à la structure. Il peut demeurer dans cette utilisation aussi longtemps que la durée de vie prévue, avec le respect des exigences d’ inspection et d’ entretien. Il n’ est pas conçu pour être complètement démonté, puis reconstruit ou réaffecté, car les conditions d’ utilisation de la structure originale peuvent avoir changé au fil du temps( p. ex., charges appliquées, chocs, attaque de corrosion, modifications du produit, etc.). Toute réutilisation du système MT au-delà d’ une seule installation permanente est aux risques du client.
Une caractéristique importante du module de couple adaptatif est qu’ il indiquera si le mécanisme de connexion a été correctement réglé. S’ il détermine que le mécanisme de connexion a été correctement réglé, un voyant vert s’ allumera, indiquant que la bonne quantité de prétension a été obtenue. Si un voyant rouge s’ allume, le mécanisme de connexion n’ est pas suffisant et ne doit pas être utilisé. Reportez-vous à la documentation du produit relative au module de couple adaptatif pour obtenir des conseils supplémentaires.
Mécanismes de connexion Twist-Lock( MT- TL) et Fast-Lock
Avant d’ appliquer une tension, il est possible de repositionner les mécanismes Twist-Lock et Fast-Lock à n’ importe quel point le long du canal ouvert MT. L’ installation finale est réalisée lorsque le couple approprié indiqué dans le mode d’ emploi( IFU) est appliqué au boulon. Une fois le couple d’ installation défini dans le mode d’ emploi appliqué au boulon, l’ emplacement ne peut plus être ajusté. Un nouveau mécanisme Twist- Lock doit être utilisé pour l’ installation finale dans un nouvel emplacement.
Mécanisme de connexion du boulon à tête en T( MT-THB)
Un boulon à tête en T dentée est entièrement ajustable le long de l’ ouverture cannelée du profilé en boîte MT 90 H. Ce boulon n’ est pas conçu pour une installation dans un profilé ouvert non cannelé. Les dents d’ interverrouillage s’ engagent immédiatement, bien que l’ écrou doive être correctement installé afin de prendre en charge les charges publiées. Il n’ est pas recommandé de desserrer et de réajuster le boulon THB après l’ application de la tension.
Mécanisme de connexion à boulon autotaraudeur( MT-TFB)
Le MT-TFB forme un filetage dans le trou renforcé du profilé caisson MT( poutrelle) pendant l’ installation. Après l’ assemblage, le MT-TFB peut être retiré par la suite pour permettre les réglages de position des connecteurs. Une fois ce filetage formé, tant qu’ il reste intact( p. ex., il n’ est pas à filetage croisé), le trou fileté peut être utilisé jusqu’ à quatre fois supplémentaires( cinq au total). Le MT-TFB peut également être utilisé pour créer un filetage plus d’ une fois. Hilti recommande que cela soit limité à un maximum de cinq occasions.
Si un client n’ est pas certain du nombre de fois qu’ un trou renforcé dans un profil fermé MT( poutrelle) a été utilisé, un nouveau trou doit être utilisé pour l’ installation. De même, un nouveau MT-TFB doit être utilisé si le nombre de fois qu’ il a été utilisé précédemment est inconnu.
La limite maximale de cinq utilisations d’ un seul MT-TFB peut être accrue si le module de couple adaptatif Hilti( SI-AT-A22, en combinaison avec la boulonneuse à chocs Hilti SIW 6AT- A22) est utilisé avec le bon paramètre MT-TFB( qu’ on trouve en utilisant le code QR sur la boîte de MT-TFB).
19
