3.0 Système de supports modulaires
3.2.13 Plaques modulaires MT

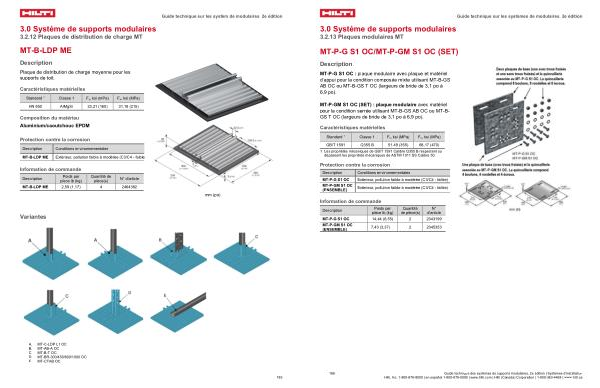

MT-P-G S1 OC / MT-P-GM S1 OC( SET)
Description
MT-P-G S1 OC: plaque modulaire avec plaque et matériel d’ appui pour la condition composée mixte utilisant MT-B-GS AB OC ou MT-B-GS T OC( largeurs de bride de 3,1 po à 6,9 po).
MT-P-GM S1 OC( SET): plaque modulaire avec matériel pour la condition serrée utilisant MT-B-GS AB OC ou MT-B- GS T OC( largeurs de bride de 3,1 po à 6,9 po).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM 1011 SS Calibre 50.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-P-G S1 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
|
MT-P-GM S1 OC
( ENSEMBLE)
|
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-P-G S1 OC |
14,44( 6,55) |
2 |
2343199 |
|
MT-P-GM S1 OC
( ENSEMBLE)
|
7,43( 3,37) |
2 |
2345353 |
Guide technique sur les systèmes de modulaires, 2e édition
