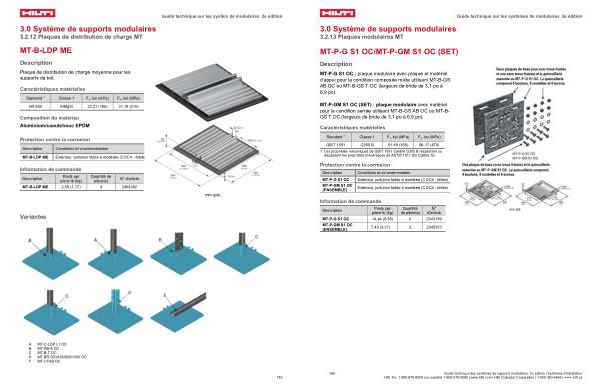

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.12 Plaques de distribution de charge MT
MT-B-LDP ME
Description
Plaque de distribution de charge moyenne pour les supports de toit.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa) HN 650 AIMgSi 23,21( 160) 31,18( 215)
Composition du matériau Aluminium / caoutchouc EPDM
Protection contre la corrosion
Description MT-B-LDP ME
Conditions environnementales Extérieur, pollution faible à modérée( C3 / C4- faible
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-B-LDP ME 2,59( 1,17) 4 2464382
mm( po)
Variantes
A. B. C. D. E.
MT-C-LDP L1 OC MT-AB-A OC MT-B-T OC MT-BR-300 / 450 / 600 / 1000 OC MT-CTAB OC
185
