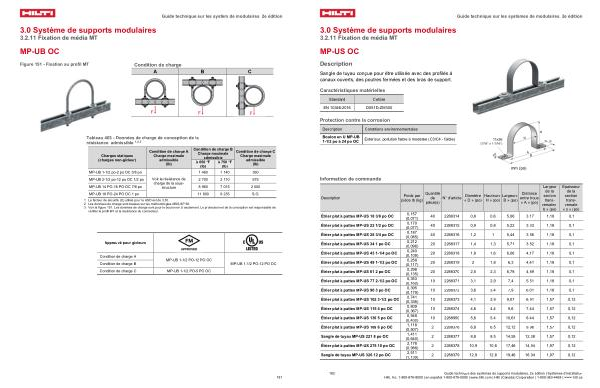

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.11 Fixation de média MT
MP-UB OC
Figure 151- Fixation au profil MT
Condition de charge |
|
|
A |
B |
C |
Tableau 403- Données de charge de conception de la résistance admissible 1, 2, 3
Charges statiques( charges non-gicleur)
MP-UB 1-1 / 2 po-2 po OC 3 / 8 po
Condition de charge A Charge maximale admissible( lb)
Condition de charge B Charge maximale admissible à 650 ° F( lb) à 750 ° F( lb)
Condition de charge C Charge maximale admissible( lb)
1 460 1 140 360
MP-UB 2-1 / 2 po-12 po OC 1 / 2 po |
Voir la résistance de |
2 700 |
2 110 |
675 |
|
charge de la sousstructure |
|
|
|
MP-UB 14 PO-16 PO OC 7 / 8 po |
|
8 960 |
7 015 |
2
000
|
MP-UB 18 PO-24 PO OC 1 po 11 800 9 235 S. O.
1 Le facteur de sécurité( Ω) utilisé pour le ASD est de 3,50. 2 Les données de charge sont basées sur les méthodologies MSS-SP 58. 3 Voir la figure 151. Les données de charge sont pour le boulon en U seulement. Le professionnel de la conception est responsable de vérifier le profil MT et la résistance du connecteur.
Approuvé pour gicleurs
Condition de charge A Condition de charge B Condition de charge C
MP-UB 1-1 / 2 PO-12 PO OC
MP-UB 1-1 / 2 PO-5 PO OC
MP-UB 1-1 / 2 PO-12 PO OC
181
