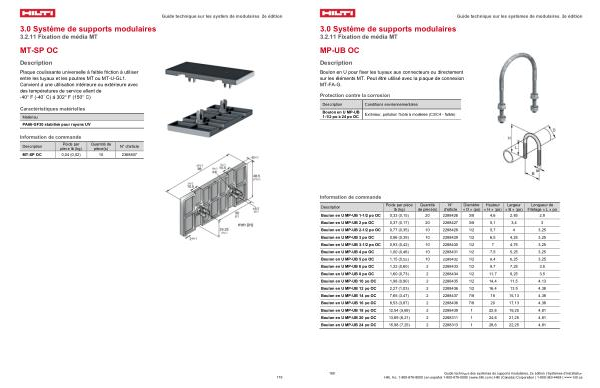

3.0 Système de supports modulaires
3.2.11 Fixation de média MT
MP-UB OC
Description
Boulon en U pour fixer les tuyaux aux connecteurs ou directement sur les éléments MT. Peut être utilisé avec la plaque de connexion MT-FA-G.
Protection contre la corrosion
Guide technique sur les systèmes de modulaires, 2e édition
Description
Boulon en U MP-UB 1-1 / 2 po à 24 po OC
Conditions environnementales
Extérieur, pollution faible à modérée( C3 / C4- faible) mm( po)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
Diamètre « D »( po)
Hauteur « H »( po)
Largeur « B »( po)
Longueur de Filetage « L » po
Boulon en U MP-UB 1-1 / 2 po OC 0,33( 0,15) 20 2288426 3 / 8 4,6 2,85 2,9
Boulon en U MP-UB 2 po OC 0,37( 0,17) 20 2288427 3 / 8 5,1 3,4 3 Boulon en U MP-UB 2-1 / 2 po OC 0,77( 0,35) 10 2288428 1 / 2 5,7 4 3,25 Boulon en U MP-UB 3 po OC 0,86( 0,39) 10 2288429 1 / 2 6,5 4,25 3,25 Boulon en U MP-UB 3-1 / 2 po OC 0,93( 0,42) 10 2288430 1 / 2 7 4,75 3,25 Boulon en U MP-UB 4 po OC 1,00( 0,46) 10 2288431 1 / 2 7,5 5,25 3,25 Boulon en U MP-UB 5 po OC 1,15( 0,52) 10 2288432 1 / 2 8,4 6,25 3,25 Boulon en U MP-UB 6 po OC 1,32( 0,60) 2 2288433 1 / 2 9,7 7,25 3,5 Boulon en U MP-UB 8 po OC 1,60( 0,73) 2 2288434 1 / 2 11,7 9,25 3,5 Boulon en U MP-UB 10 po OC 1,98( 0,90) 2 2288435 1 / 2 14,4 11,5 4,13 Boulon en U MP-UB 12 po OC 2,27( 1,03) 2 2288436 1 / 2 16,4 13,5 4,38 Boulon en U MP-UB 14 po OC 7,65( 3,47) 2 2288437 7 / 8 18 15,13 4,38 Boulon en U MP-UB 16 po OC 8,53( 3,87) 2 2288438 7 / 8 20 17,13 4,38 Boulon en U MP-UB 18 po OC 12,54( 5,69) 2 2288439 1 22,6 19,25 4,81 Boulon en U MP-UB 20 po OC 13,69( 6,21) 2 2288311 1 24,6 21,25 4,81 Boulon en U MP-UB 24 po OC 15,98( 7,25) 2 2288313 1 28,6 22,25 4,81
180 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
