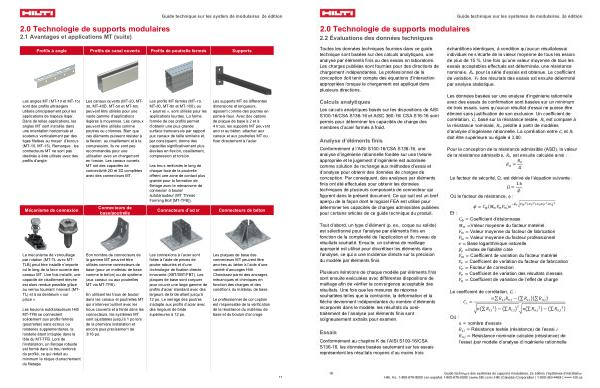

Les angles MT( MT-10 et MT-15) sont des profils ultralégers utilisés principalement pour les applications de trapèze léger. Dans de telles applications, les angles MT sont installés dans une orientation horizontale et soutenus verticalement par des tiges filetées au moyen d’ écrous( MT-10, MT-15). Remarque: les connecteurs MT ne sont pas destinés à être utilisés avec des profils d ' angle. |
Les canaux ouverts( MT-20, MT- 30, MT-40D, MT-50 et MT-60) peuvent être utilisés pour une vaste gamme d’ applications légères à moyennes. Les canaux peuvent être utilisés comme poutres ou colonnes. Bien que ces éléments puissent résister à la flexion, au cisaillement et à la compression, ils ne sont pas recommandés pour une utilisation avec un chargement en torsion. Les canaux ouverts MT ont des capacités de connectivité 2D et 3D complètes avec des connecteurs MT. |
Les profils MT fermés( MT-70, MT-80, MT-90 et MT-100), ou « poutres », sont utilisés pour les applications lourdes. La forme fermée de ces profils permet d’ obtenir une plus grande surface transversale par rapport aux canaux de taille similaire et, par conséquent, donne des capacités significativement plus élevées en flexion, cisaillement, compression et torsion. |
Les trous renforcés le long de chaque face de la poutrelle offrent une zone de contact plus grande pour la formation de filetage avec le mécanisme de connexion à boulon autotaraudeur( MT Thread Forming Bolt [ MT-TFB ]). |
Les supports MT de différentes dimensions et longueurs, agissent comme des poutres en porte-à-faux. Avec des options de plaque de base à 2 et à 4 trous, les supports MT peuvent ancrer au béton, attacher aux canaux et aux poutrelles MT ou fixer directement à l’ acier. |
||||||||
Mécanisme de connexion |
Connecteurs de base / poutrelle |
Connecteurs d’ acier |
Connecteurs de béton |
|||||||||
Le mécanisme de verrouillage par rotation( MT-TL avec MT- TLB) peut être installé n’ importe où le long de la face ouverte des canaux MT. Une fois installé, une capacité de cisaillement élevée est alors rendue possible grâce au verrou tournant innovant( MT- TL) et à sa dentelure « sur place ». |
Les boulons autotaraudeurs Hilti MT-TFB se connectent solidement aux profils fermés( poutrelles) sans écrous ou rondelles supplémentaires, la rondelle étant intégrée dans la tête du MT-TFB. Lors de l’ installation, un filetage robuste est formé dans le trou renforcé du profilé, ce qui réduit au minimum le risque d’ arrachement du filetage. |
Bon nombre de connecteurs de la gamme MT peuvent être utilisés comme connecteurs de base( pour un matériau de base, comme le béton) ou de système( aux canaux ou aux poutrelles MT via MT-TFB). |
En utilisant les trous de boulon dans les canaux et poutrelles MT qui s’ interverrouillent avec les trous couverts et à fente dans les connecteurs, les systèmes MT sont ajustables jusqu’ à 1 po lors de la première installation et encore plus précisément de 3 / 16 po. |
Les connexions à l’ acier sont faites à l’ aide de pinces de poutre robustes et d’ une technologie de fixation directe innovante( XBT / SBT / FBT). Les plaques de base sont conçues pour couvrir une large gamme de profils d’ acier standard avec des largeurs de bride allant jusqu’ à 12 po. Le serrage des poutres s’ adapte aux profils d’ acier avec des largeurs de bride supérieures à 12 po. |
Les plaques de base des connecteurs MT peuvent être ancrées au béton à l’ aide d’ une variété d’ ancrages Hilti. Choisissez parmi des ancrages mécaniques et chimiques en fonction des charges et des conditions du matériau de base.
Le professionnel de conception est responsable de la vérification de la résistance du matériau de base et du boulon d’ ancrage.
|
