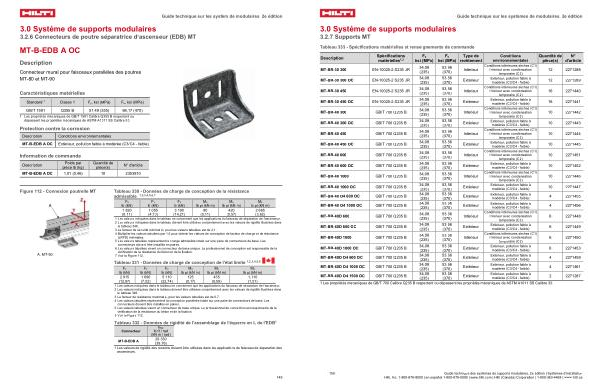

3.0 Système de supports modulaires
3.2.6 Connecteurs de poutre séparatrice d’ ascenseur( EDB) MT
MT-B-EDB A OC
Description
Connecteur mural pour faisceaux parallèles des poutres MT-80 et MT-90
Guide technique sur les systèm de modulaires, 2e édition
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales MT-B-EDB A OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-B-EDB A OC |
1,01( 0,46) |
10 |
2353810 |
Figure 112- Connexion poutrelle MT
A. MT-90
Tableau 330- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5, 6, 7
Fx Fy
Fz Mx
My
Mz lb( kN) lb( kN) lb( kN) lb pi( kN m) lb pi( kN m) lb pi( kN m) 1 820 1 055 3 190
80 420
2 665
( 8,11)( 4,70)( 14,21)( 0,11)( 0,57)
( 3,62)
1 Les valeurs indiquées dans le tableau ne concernent que les applications du faisceau de séparation de l ' ascenseur. 2 Les valeurs indiquées dans le tableau doivent être utilisées conjointement avec les valeurs de rigidité illustrées dans le tableau 346. 3 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,1. 4 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance
( LRFD) minimales. 5 Les valeurs tabulées représentent la charge admissible totale sur une paire de connecteurs de base. Les connecteurs doivent être installés en paires. 6 Les valeurs tabulées visent un connecteur de base unique. Le professionnel de conception est responsable de la vérification de la résistance du béton et de la fixation. 7 Voir la Figure 112.
Tableau 331- Données de charge de conception de l ' état limite 1, 2, 3, 4, 5, 6
Fx Fy Fz Mx
My
Mz lb( kN) lb( kN) lb( kN) lb pi( kN m) lb pi( kN m) lb pi( kN m) 2 915 1 690 5 110 125
435 1,110
( 12,97)( 7,52)( 22,74)( 0,17)( 0,59)
( 1,51)
1 Les valeurs indiquées dans le tableau ne concernent que les applications du faisceau de séparation de l ' ascenseur. 2 Les valeurs indiquées dans le tableau doivent être utilisées conjointement avec les valeurs de rigidité illustrées dans le tableau 346. 3 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,7. 4 Les valeurs tabulées représentent la conception pondérée totale sur une paire de connecteurs de base. Les connecteurs doivent être installés en paires.
5 Les valeurs tabulées visent un connecteur de base unique. Le professionnel de conception est responsable de la vérification de la résistance du béton et de la fixation.
6 Voir la Figure 112.
Tableau 332- Données de rigidité de l ' assemblage de l ' équerre en L de l ' EDB 1 kMz
Connecteur lb ft / rad( kN m / rad) 29 330
MT-B-EDB A
( 39,76)
1 Les valeurs de rigidité des ressorts doivent être utilisées dans les applications de faisceau de séparation des ascenseurs.
149
